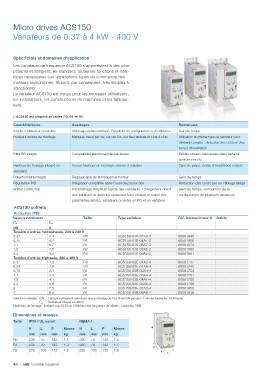

Micro drives ACS150

Variateurs de 0.37 à 4 kW - 400 V

Spécificités et domaines d'application

Les variateurs de fréquence ACS150 s'apparentent à des com-
posants et intègrent, en standard, toutes les fonctions et inter-
faces nécessaires aux applications types de commande des
moteurs asynchrones. Ils sont, par conséquent, très simples à
sélectionner.
Le variateur ACS150 est conçu pour les nouveaux utilisateurs,
les installateurs, les constructeurs de machines et les tableau-
tiers.

L'ACS150 est proposé en tailles R0, R1 et R2.
Caractéristiques Avantages Remarques
Interface utilisateur conviviale Affichage alphanumérique. Simplicité de configuration et d'utilisation Gain de temps
Plusieurs modes de montage Montage mural par vis, sur rail Din, sur face latérale et côte à côte Utilisation du même type de variateur pour
différents projets : réduction des coûts et des
temps d'installation
Filtre RFI intégré Compatibilité électromagnétique élevée Faibles niveaux d'émissions dans certains
environnements
Hacheur de freinage intégré en Aucun hacheur de freinage externe à installer Gain de place, coûts d'installation réduits
standard
Potentiomètre intégré Réglage aisé de la fréquence moteur Gain de temps
Régulation PID Intégration simplifiée dans l'outil de production Réduction des coûts par un câblage allégé
Boîtier FlashDrop Paramétrage simple et rapide des variateurs. Chargement direct Gain de temps, surtout lors de la
des paramètres dans les variateurs hors tension et copie des configuration de plusieurs variateurs
paramètres entre 2 variateurs ou entre un PC et un variateur.
ACS150 coffrets
Protection IP20
Valeurs nominales Taille Type variateur Réf. internationale @ Article
I 2N
P N
kW A
Tension d'entrée monophasée, 200 à 240 V
0.37 2.4 R0 ACS150-01E-02A4-2 68581940
0.75 4.7 R1 ACS150-01E-04A7-2 68581966
1.1 6.7 R1 ACS150-01E-06A7-2 68581974
1.5 7.5 R2 ACS150-01E-07A5-2 68581982
2.2 9.8 R2 ACS150-01E-09A8-2 68581991
Tension d'entrée triphasée, 380 à 480 V
0.37 1.2 R0 ACS150-03E-01A2-4 68581737
0.55 1.9 R0 ACS150-03E-01A9-4 68581745
0.75 2.4 R1 ACS150-03E-02A4-4 68581753
1.1 3.3 R1 ACS150-03E-03A3-4 68581761
1.5 4.1 R1 ACS150-03E-04A1-4 68581788
2.2 5.6 R1 ACS150-03E-05A6-4 68581796
3 7.3 R1 ACS150-03E-07A3-4 68581800
4 8.8 R1 ACS150-03E-08A8-4 68581818
Valeurs nominales : I2N - Courant permanent autorisant une surcharge de 150 % de I2N pendant 1 minute toutes les 10 minutes.
P - Puissance moteur en 400 V.
N
Hacheurs de freinage : Intégrés aux ACS150. Définition des longueurs de câbles : contactez ABB.
Dimensions et masses
Taille IP20 / UL ouvert NEMA 1
H L P Masse H L P Masse H
mm mm mm kg mm mm mm kg
R0 239 70 142 1.1 280 70 142 1.5
R1 239 70 142 1.3 280 70 142 1.7 P
R2 239 105 142 1.5 282 105 142 1.9
L
