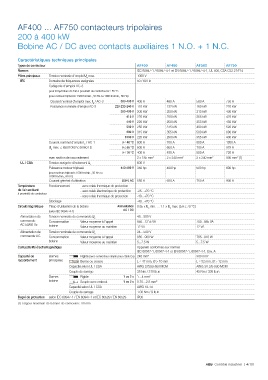

P. 839

AF400 ... AF750 contacteurs tripolaires

         200 à 400 kW
         Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.



         Caractéristiques techniques principales
         Types de contacteur                                  AF400        AF460        AF580        AF750
         Normes                                               IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
         Pôles principaux  Tension nominale d'emploi U  max.  1000 V
                                        e
          IEC          Domaine de fréquences assignées        50 / 60 Hz
                       Catégorie d'emploi AC-3
                       pour température de l'air à proximité du contacteur θ ≤ 55 °C
                       (pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
                       Courant nominal d'emploi max. I  / AC-3  380-400 V 400 A  460 A  580 A        750 A
                                          e
                       Puissance nominale d'emploi AC-3  220-230-240 V 110 kW  132 kW   160 kW       220 kW
                                                       380-400 V 200 kW    250 kW       315 kW       400 kW
                                                         415 V 220 kW      250 kW       355 kW       425 kW
                                                         440 V 220 kW      250 kW       355 kW       450 kW
                                                         500 V 250 kW      315 kW       400 kW       520 kW
                                                         690 V 315 kW      355 kW       500 kW       600 kW
                                                         1000 V 220 kW     280 kW       355 kW       400 kW
                       Courant nominal d'emploi I  / AC-1  θ ≤ 40 °C 600 A  700 A       800 A        1050 A
                                      e
                       U  max. ≤ 690/1000 V, 50/60 Hz  θ ≤ 55 °C 500 A     600 A        700 A        875 A
                        e
                                                       θ ≤ 70 °C 400 A     480 A        580 A        720 A
                       avec section de raccordement           2 x 185 mm²  2 x 240 mm²  2 x 240 mm²  800 mm² (1)
          UL / CSA     Tension assignée d'isolement U         600 V
                                         i
                       Puissance moteur triphasé       440-480 V 350 hp    400 hp       500 hp       600 hp
                       (pour moteurs triphasés 1500 trs/min., 50 Hz ou
                       1800 trs/min., 60 Hz)
                       Courant général d'utilisation   600 V AC 550 A      650 A        750 A        900 A
         Température   Fonctionnement  - avec relais thermique de protection  –
         de l'air ambiant            - avec relais électronique de protection  -25...+70 °C
         à proximité du contacteur
                                     - sans relais thermique de protection  -40...+70 °C
                       Stockage                               -40...+70 °C
         Circuit magnétique  Plage d'utilisation de la bobine  Alimentation  0.85 x U  min. … 1.1 x U  max. (à θ ≤ 70 °C)
                                                                             c
                                                                   c
                       (selon IEC 60947-4-1)            AC / DC
          Alimentation de    Tension nominale de commande U c  48…500 V
          commande     Consommation   Valeur moyenne à l'appel  950...1215 VA           780...985 VA
          AC 50/60 Hz  bobine        Valeur moyenne au maintien  12 VA                  12 VA
          Alimentation de    Tension nominale de commande U c  24…500 V
          commande DC  Consommation   Valeur moyenne à l'appel  885...900 W             785...910 W
                       bobine        Valeur moyenne au maintien  5...7.5 W              5...7.5 W
         Compatibilité électromagnétique                      Appareils conformes aux normes
                                                              IEC 60947-1, 60947-4-1 et EN 60947-1, 60947-4-1. Env. A
         Capacité de   Bornes        Rigide (avec connecteur simple pour câble Cu) 240 mm²  300 mm²
         raccordement  principales  ø  L Barres ou cosses     L ≤ 47 mm, Ø > 10 mm      L ≤ 52 mm, Ø > 12 mm
                                Capacité selon UL / CSA       AWG 2//250-500 MCM        AWG 3// 2/0-500 MCM
                                Couple de serrage             35 Nm / 310 lb.in         45 Nm / 398 lb.in
                       Bornes        Rigide             1 ou 2 x 1…4 mm²
                       bobine        Souple avec embout  1 ou 2 x 0.75…2.5 mm²
                                Capacité selon UL / CSA       AWG 18-14
                                Couple de serrage             1.00 Nm / 9 lb.in
         Degré de protection  selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529  IP00
         (1) Largeur maximale de la barre de connexion : 50 mm
