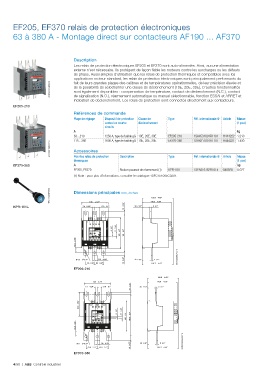

EF205, EF370 relais de protection électroniques

63 à 380 A - Montage direct sur contacteurs AF190 ... AF370

Description
Les relais de protection électroniques EF205 et EF370 sont auto-alimentés. Ainsi, aucune alimentation
externe n'est nécessaire. Ils protègent de façon fiable les moteurs contre les surcharges ou les défauts
de phase. Aussi simples d'utilisation que les relais de protection thermiques et compatibles avec les
applications moteur standard, les relais de protection électroniques sont principalement performants du
fait de leurs grandes plages des calibres et de températures opérationnelles, de leur précision élevée et
2CDC231004F0012 de la possibilité de sélectionner une classe de déclenchement (10E, 20E, 30E). D'autres fonctionnalités
sont également disponibles : compensation de température, contact de déclenchement (N.C.), contact
de signalisation (N.O.), réarmement automatique ou manuel sélectionnable, fonction ESSAI et ARRET et

EF205-210 indication de déclenchement. Les relais de protection sont connectés directement aux contacteurs.
Références de commande
Plage de réglage Dispositif de protection Classe de Type Réf. internationale @ Article Masse
contre les courts- déclenchement (1 pce)
circuits
A kg
63…210 1250 A, type de fusible gG 10E, 20E, 30E EF205-210 1SAX531001R1101 H444222 1.210
115…380 1600 A, type de fusible gG 10E, 20E, 30E EF370-380 1SAX611001R1101 H444221 1.430
2CDC231005F0012 Accessoires

thermiques
(1 pce)
Pour les relais de protection Description Type Réf. internationale @ Article Masse
EF370-380 A kg
EF205, EF370 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.

1SFC151224F0002 Dimensions principales mm, inches 122.8 4.83"

KPR-101L 7.4 0.29" 105 4.13" 17.9 0.7" 10 0.39" 30 1.18" 116.5 4.59"
5 0.2"

5 0.2" 11 0.43"
122 4.8" 151 5.9"
18.5 0.73"

2CDC232004F0012
10 0.39"
Ø 8.5 Ø 0.33" 17.5 0.69" 35 1.38" 5 0.2"
35 1.38" 35 1.38" 121.7 4.79"
EF205-210
122.8 4.83"
105 4.13" 116.5 4.59"
7.4 0.29" 17.9 0.7" 10 0.39" 30 1.18" 5 0.2"

93.8 3.69"

5 0.2" 11 0.43"
122 0.4' 163.6 6.4"
0.9"
22.8
2CDC232005F0012

Ø 11 Ø 0.43" 20 0.79" 14 0.55" 35 1.38" 5 0.2"
43.8 1.72" 43.8 1.72" 121.7 4.79"
EF370-380
