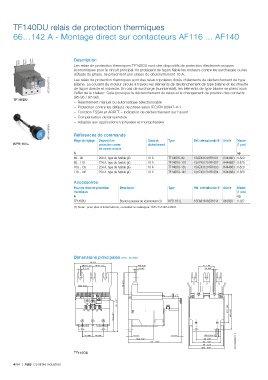

TF140DU relais de protection thermiques

66…142 A - Montage direct sur contacteurs AF116 ... AF140

Description
Les relais de protection thermiques TF140DU sont des dispositifs de protection électromécaniques
économiques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges ou les
défauts de phase. Ils présentent une classe de déclenchement 10 A.
2CDC231012F0012 Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement de type
bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame et les chauffe
de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type bilame se plient sous
l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement de position des contacts
(95-96 / 97-98).
TF140DU
– Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
– Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.
1SFC151402F0001 Références de commande

KPR-101L Plage de réglage Dispositif de Classe de Type Réf. internationale @ Article Masse
protection contre
(1 pce)
déclenchement
les courts-circuits
A kg
66…90 200 A, type de fusible gG 10 A TF140DU-90 1SAZ431201R1001 H444681 0.820
80…110 224 A, type de fusible gG 10 A TF140DU-110 1SAZ431201R1002 H444682 0.820
100…135 224 A, type de fusible gG 10 A TF140DU-135 1SAZ431201R1003 H444683 0.820
110…142 250 A, type de fusible gG 10 A TF140DU-142 1SAZ431201R1004 H444684 0.820
Accessoires
Pour les relais de protection Description Type Réf. internationale @ Article Masse
thermiques (1 pce)
A kg
TF140DU Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.

Dimensions principales mm, inches
89 3.5"
29.75 1.17" 29.75 1.17" 19.9 0.78" 37 1.46"
6.4 3.5" 4 0.16" 5.5 0.22"

51 2.01"
13.45 0.53"

140 5.51"
98 97 96 95 67.3 2.65"
73.8 2.91" 82.3 3.24"

2/T1 4/T2 6/T3

25 0.98" 25 0.98" 8 0.31" 6 0.24" 5.3 0.21"
58.8 2.31" 50 1.97"
126 4.96" 68 2.68" 2CDC232008F0012
80 3.15"
84.2 3.31"
TF140DU
