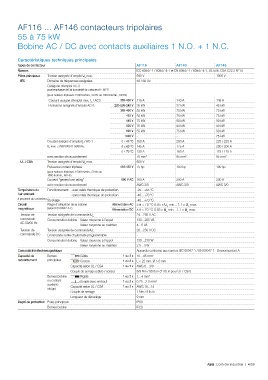

AF116 ... AF146 contacteurs tripolaires

55 à 75 kW
Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Caractéristiques techniques principales
Types de contacteur AF116 AF140 AF146
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d'emploi U max. 690 V 1000 V
e
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 60 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
Courant assigné d'emploi max. I / AC3 380-400 V 116 A 140 A 146 A
e
Puissance assignée d'emploi AC-3 220-230-240 V 30 kW 37 kW 45 kW
380-400 V 55 kW 75 kW 75 kW
415 V 55 kW 75 kW 75 kW
440 V 75 kW 90 kW 90 kW
500 V 75 kW 90 kW 90 kW
690 V 55 kW 75 kW 90 kW
1000 V - - 75 kW
Courant assigné d'emploi I / AC-1 θ ≤ 40 °C 160 A 200 A 225 / 225 A
e
U max. ≤ 690/1000 V, 50/60 Hz θ ≤ 60 °C 145 A 175 A 200 / 200 A
e
θ ≤ 70 °C 130 A 160 A 175 / 175 A
avec section de raccordement 70 mm² 95 mm² 95 mm²
UL / CSA Tension assignée d'emploi U max. 600 V
e
Puissance moteur triphasé 440-480 V 75 hp 100 hp 100 hp
(pour moteurs triphasés 1500 trs/min., 50 Hz ou
1800 trs/min., 60 Hz)
Courant "general use rating" 600 V AC 160 A 200 A 200 A
avec section de raccordement AWG 2/0 AWG 3/0 AWG 3/0
Température de Fonctionnement - avec relais thermique de protection -25…+55 °C
l'air ambiant - sans relais thermique de protection -40…+70 °C
à proximité du contacteur
Stockage -40…+70 °C
Circuit Plage d'utilisation de la bobine Alimentation AC à θ < 70 °C 0.85 x U min…1.1 x U max.
c
c
magnétique (selon IEC 60947-4-1) Alimentation DC à θ < 70 °C 0.85 x U min…1.1 x U max.
c c
Tension de Tension assignée de commande U c 24…250 V AC
commande Consommation bobine Valeur moyenne à l'appel 130…225 VA
AC 50/60 Hz
Valeur moyenne au maintien 4…6 VA
Tension de Tension assignée de commande U c 20…250 V DC
commande DC Commande sortie d'automate programmable -
Consommation bobine Valeur moyenne à l'appel 130…210 W
Valeur moyenne au maintien 2.5…3 W
Compatibilité électromagnétique Appareils conforme aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Capacité de Bornes Câble 1 ou 2 x 10…95 mm²
raccordement principales ø L Cosses 1 ou 2 x L < 22 mm, Ø > 6 mm
Capacité selon UL / CSA 1 ou 2 x AWG 6…3/0
Couple de serrage (câble / cosse) 8/9 Nm / 80 lb.in (71 lb.in pour UL / CSA)
Bornes bobine Rigide 1 ou 2 x 1…4 mm²
ou contact Souple avec embout 1 ou 2 x 0.75…2.5 mm²
auxiliaire Capacité selon UL / CSA 1 ou 2 x AWG 18…14
intégré
Couple de serrage 1 Nm / 9 lb.in
Longueur de dénudage 9 mm
Degré de protection Poles principaux IP00
Bornes bobine IP20
