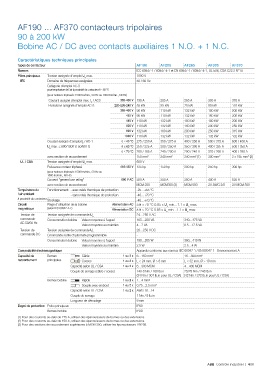

AF190 ... AF370 contacteurs tripolaires

90 à 200 kW
Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Caractéristiques techniques principales
Types de contacteur AF190 AF205 AF265 AF305 AF370
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d'emploi U max. 1000 V
e
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 60 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
Courant assigné d'emploi max. I / AC3 380-400 V 190 A 205 A 265 A 305 A 370 A
e
Puissance assignée d'emploi AC-3 220-230-240 V 55 kW 55 kW 75 kW 90 kW 110 kW
380-400 V 90 kW 110 kW 132 kW 160 kW 200 kW
415 V 90 kW 110 kW 132 kW 160 kW 200 kW
440 V 110 kW 132 kW 160 kW 160 kW 200 kW
500 V 110 kW 132 kW 160 kW 200 kW 250 kW
690 V 132 kW 160 kW 200 kW 250 kW 315 kW
1000 V 110 kW 132 kW 132 kW 132 kW 132 kW
Courant assigné d'emploi I / AC-1 θ ≤ 40 °C 275 / 250 A 350 / 275 A 400 / 350 A 500 / 375 A 600 / 400 A
e
U max. ≤ 690/1000 V, 50/60 Hz θ ≤ 60 °C 250 / 225 A 300 / 250 A 350 / 300 A 400 / 325 A 500 / 350 A
e
θ ≤ 70 °C 200 / 185 A 240 / 200 A 290 / 240 A 325 / 260 A 400 / 290 A
avec section de raccordement 150 mm² 240 mm² 240 mm² (1) 300 mm² 2 x 185 mm² (2)
UL / CSA Tension assignée d'emploi U max. 600 V
e
Puissance moteur triphasé 440-480 V 125 hp 150 hp 200 hp 250 hp 300 hp
(pour moteurs triphasés 1500 trs/min., 50 Hz ou
1800 trs/min., 60 Hz)
Courant "general use rating" 600 V AC 250 A 300 A 350 A 400 A 520 A
avec section de raccordement MCM 250 MCM350 (3) MCM 500 2// AWG 3/0 2// MCM 300
Température de Fonctionnement - avec relais thermique de protection -25…+55 °C
l'air ambiant - sans relais thermique de protection -40…+70 °C
à proximité du contacteur
Stockage -40…+70 °C
Circuit Plage d'utilisation de la bobine Alimentation AC à θ < 70 °C 0.85 x U min…1.1 x U max.
c
c
magnétique (selon IEC 60947-4-1) Alimentation DC à θ < 70 °C 0.85 x U min…1.1 x U max.
c c
Tension de Tension assignée de commande U c 24…250 V AC
commande Consommation bobine Valeur moyenne à l'appel 165…220 VA 340…475 VA
AC 50/60 Hz
Valeur moyenne au maintien 4…7 VA 8.5…17.5 VA
Tension de Tension assignée de commande U c 20…250 V DC
commande DC Commande sortie d'automate programmable -
Consommation bobine Valeur moyenne à l'appel 190…205 W 360…410 W
Valeur moyenne au maintien 2.5 W 2.5…4 W
Compatibilité électromagnétique Appareils conforme aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Capacité de Bornes Câble 1 ou 2 x 6…150 mm² 16…300 mm²
raccordement principales ø L Cosses 1 ou 2 x L < 24 mm, Ø > 8 mm L < 32 mm, Ø > 10 mm
Capacité selon UL / CSA 1 ou 2 x 6…300 MCM 4…400 MCM
Couple de serrage (câble / cosse) 14/18 Nm / 160 lb.in 25/28 Nm / 248 lb.in
(34 Nm / 301 lb.in pour UL / CSA) (42 Nm / 372 lb.in pour UL / CSA)
Bornes bobine Rigide 1 ou 2 x 1…4 mm²
Souple avec embout 1 ou 2 x 0.75…2.5 mm²
Capacité selon UL / CSA 1 ou 2 x AWG 18…14
Couple de serrage 1 Nm / 9 lb.in
Longueur de dénudage 9 mm
Degré de protection Poles principaux IP00
Bornes bobine IP20
(1) Pour des courants au-delà de 275 A, utiliser des épanouisseurs de bornes ou des extensions.
(2) Pour des courants au-delà de 450 A, utiliser des épanouisseurs de bornes ou des extensions.
(3) Pour des sections de raccordement supérieures à MCM 300, utiliser les épanouisseurs LW205.

ABB Contrôle industriel | 4/91
