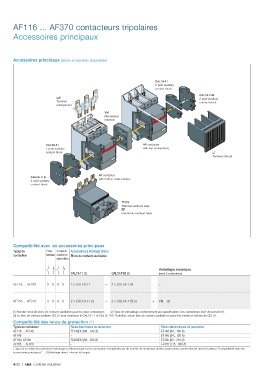

AF116 ... AF370 contacteurs tripolaires

Accessoires principaux

Accessoires principaux (autres accessoires disponibles)

CAL19-11
2-pole auxiliary
contact block
CAL19-11B
LW 2-pole auxiliary
Terminal contact block
enlargement
VM
Mechanical
interlock

CAL19-11 AF contactor
2-pole auxiliary with bar connections
contact block LT
Terminal shroud

AF contactor
CAL19-11B with built-in cable clamps
2-pole auxiliary
contact block

TF/TA
Thermal overload relay
EF
Electronic overload relay

Compatibilité avec les accessoires principaux
Types de Pôles Contacts Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts auxiliaires
disponibles

Verrouillages mécaniques
CAL19-11 (3) CAL19-11B (3) (entre 2 contacteurs)

AF116 ... AF370 3 0 0 0 2 x CAL19-11 + 2 x CAL19-11B –

AF116 ... AF370 3 0 0 0 2 x CAL19-11 (1) + 2 x CAL19-11B (1) + VM... (2)

(1) Nombre total de blocs de contacts auxiliaires pour les deux contacteurs. (2) Type de verrouillage conformément aux spécifications des contacteurs (voir "Accessoires").
(3) Le bloc de contact auxiliaire CEL19 peut remplacer le CAL19-11 et CAL19-11B. Toutefois, aucun bloc de contact auxiliaire ne peut être monté en dehors du CEL19.
Compatibilité des relais de protection (1)
Types de contacteur Relais thermiques de protection Relais électroniques de protection
AF116 ... AF140 TF140DU (66...142 A) EF146 (54...150 A)
AF146 – EF146 (54...150 A)
AF190, AF205 TA200DU (66...200 A) EF205 (63...210 A)
AF265 ... AF370 – EF370 (115...380 A)
L'ajout d'un relais de protection thermique ou électronique sur le contacteur n'empêche pas de monter de nombreux autres accessoires comme illustré dans le tableau "Compatibilité avec les
accessoires principaux". (1) Montage direct - Aucun kit requis.

4/92 | ABB Contrôle industriel
