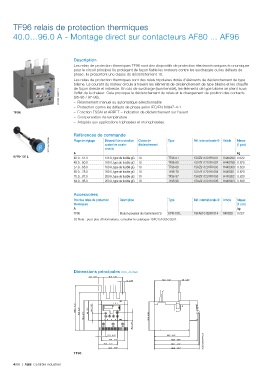

TF96 relais de protection thermiques

40.0…96.0 A - Montage direct sur contacteurs AF80 ... AF96

Description
Les relais de protection thermiques TF96 sont des dispositifs de protection électromécaniques économiques
pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges ou les défauts de
phase. Ils présentent une classe de déclenchement 10.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement de type
bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame et les chauffe
de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type bilame se plient sous
2CDC231005F0013 l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement de position des contacts
(95-96 / 97-98).
– Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
TF96 – Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.

Références de commande
1SFC151402F0001 Plage de réglage Dispositif de protection Classe de Type Réf. internationale @ Article Masse
déclenchement
(1 pce)
contre les courts-
circuits
kg
KPR-101L A 40.0…51.0 125 A, type de fusible gG 10 TF96-51 1SAZ911201R1001 H448298 0.620
48.0…60.0 160 A, type de fusible gG 10 TF96-60 1SAZ911201R1002 H448299 0.620
57.0…68.0 160 A, type de fusible gG 10 TF96-68 1SAZ911201R1003 H448300 0.620
65.0…78.0 200 A, type de fusible gG 10 TF96-78 1SAZ911201R1004 H448301 0.620
75.0…87.0 200 A, type de fusible gG 10 TF96-87 1SAZ911201R1005 H448302 0.620
84.0…96.0 250 A, type de fusible gG 10 TF96-96 1SAZ911201R1006 H448303 0.630

Accessoires
Pour les relais de protection Description Type Réf. internationale @ Article Masse
thermiques (1 pce)
A kg
TF96 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.

Dimensions principales mm, inches
12.1 0.47" 45.8 1.80"
58.5 2.30" 2.5 0.10"
10 0.39"

106.3 4.19" 60.6 3.57" 46 1.81" 16.6 0.65"
70.3 2.77" 67.5 2.66"

18.9 0.74"
2T1 4T2 6T3
2CDC232005F0009
17.9 0.70" 83.5 3.29"
54.9 2.16" 102.8 4.05"
44.9 1.77" 106.1 4.18"
69.9 2.75" 106.9 4.21"
TF96
