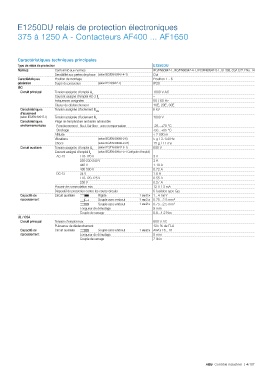

E1250DU relais de protection électroniques

375 à 1250 A - Contacteurs AF400 ... AF1650

Caractéristiques techniques principales
Type de relais de protection E1250DU
Normes Conformité aux normes IEC/EN60947-1, IEC/EN60947-4-1, IEC/EN60947-5-1, UL 508, CSA C22.2 No. 14
Sensibilité aux pertes de phase (selon IEC/EN 60947-4-1) Oui
Caractéristiques Position de montage Position 1 - 6
générales Degré de protection (selon IEC 60947-1) IP20
IEC
Circuit principal Tension assignée d'emploi U e 1000 V AC
Courant assigné d'emploi AC-3 I e –
Fréquences assignées 50 / 60 Hz
Classe de déclenchement 10E, 20E, 30E
Caractéristiques Tension assignée d'isolement U imp 8 kV
d'isolement
(selon IEC/EN 60947-1) Tension assignée d'isolement U i 1000 V
Caractéristiques Plage de température ambiante admissible
environnementales Fonctionnement Nu à l'air libre - avec compensation -25...+70 °C
Stockage -50...+85 °C
Altitude ≤ 2 000 m
Vibrations (selon IEC/EN 60068-2-6) 5 g / 3-150 Hz
Chocs (selon IEC/EN 60068-2-27) 15 g / 11 ms
Circuit auxiliaire Tension assignée d'emploi U e (selon IEC/EN 60947-5-1) 690 V
Courant assigné d'emploi I e (selon IEC/EN 60947-5-1 Catégorie d'emploi)
AC-15 110-120 V 3 A
220-230-240 V 3 A
440 V 1.10 A
480-500 V 0.72 A
DC-13 24 V 1.5 A
110-120-125 V 0.55 A
250 V 0.27 A
Pouvoir de commutation min. 12 V / 3 mA
Dispositif de protection contre les courts-circuits 6 fusibles type Gg
Capacité de Circuit auxiliaire Rigide 1 ou 2 x 1...4 mm²
raccordement Souple avec embout 1 ou 2 x 0.75...2.5 mm²
Souple sans embout 1 ou 2 x 0.75...2.5 mm²
Longueur de dénudage 9 mm
Couple de serrage 0.8...1.2 Nm
UL / CSA
Circuit principal Tension d'emploi max. 600 V AC
Puissance de déclenchement 125 % de FLA
Capacité de Circuit auxiliaire Souple sans embout 1 ou 2 x AWG 16...10
raccordement Longueur de dénudage 9 mm
Couple de serrage 7 lb.in

ABB Contrôle industriel | 4/107
