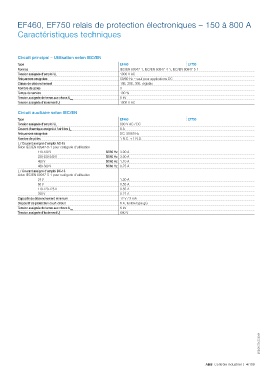

EF460, EF750 relais de protection électroniques – 150 à 800 A
Caractéristiques techniques

Circuit principal – Utilisation selon IEC/EN
Type EF460 EF750
Normes IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1
Tension assignée d'emploi U e 1000 V AC
Fréquences assignées 50/60 Hz – sauf pour applications DC
Classe de déclenchement 10E, 20E, 30E, réglable
Nombre de pôles 3
Temps de service 100 %
Tension assignée de tenue aux chocs U imp 8 kV
Tension assignée d'isolement U 1000 V AC
i
Circuit auxiliaire selon IEC/EN
Type EF460 EF750
Tension assignée d'emploi U 600 V AC / DC
e
Courant thermique assigné à l’air libre I th 6 A
Fréquences assignées DC, 50/60 Hz
Nombre de pôles 1 N.C. + 1 N.O.
I / Courant assigné d'emploi AC-15
e
selon IEC/EN 60947-5-1 pour catégorie d'utilisation
110-120 V 50/60 Hz 3.00 A
220-230-240 V 50/60 Hz 3.00 A
400 V 50/60 Hz 1.10 A
480-500 V 50/60 Hz 0.75 A
I / Courant assigné d'emploi DC-13
e
selon IEC/EN 60947-5-1 pour catégorie d'utilisation
24 V 1.50 A
60 V 0.55 A
110-120-125 V 0.55 A
250 V 0.27 A
Capacité de déclenchement minimum 12 V / 3 mA
Dispositif de protection court-circuit 6 A, fusible type gG
Tension assignée de tenue aux chocs U imp 6 kV
Tension assignée d'isolement U i 690 V

2CDC107045C0301

ABB Contrôle industriel | 4/109
