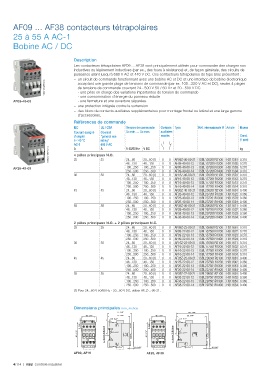

AF09 ... AF38 contacteurs tétrapolaires

25 à 55 A AC-1
Bobine AC / DC

Description
Les contacteurs tétrapolaires AF09 ... AF38 sont principalement utilisés pour commander des charges non
inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale, des circuits de
puissance allant jusqu'à 690 V AC et 440 V DC. Ces contacteurs tétrapolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
1SBC101095F0014 acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages
de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
- une consommation d'énergie du panneau réduite
AF09-40-00 - une fermeture et une ouverture séparées.
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. internationale @ Article Masse
Courant assigné Courant Uc min. … Uc max. auxiliaires
d'emploi "general use montés Cond.
θ ≤ 40 °C rating" (1 pce)
AC-1 600 V AC V 50/60 Hz V DC kg
A
A
1SBC101097F0014 4 pôles principaux N.O.
24...60
25
25
48...130 20...60 (1) 0 0 0 0 AF09Z-40-00-21 1SBL136201R2100 H311581 0.310
48...130
AF09-40-00-12
1SBL137201R1200
H311502 0.270
AF26-40-00 100...250 100...250 0 0 AF09-40-00-13 1SBL137201R1300 H311503 0.270
250...500 250...500 0 0 AF09-40-00-14 1SBL137201R1400 H311504 0.310
30 30 24...60 20...60 (1) 0 0 AF16Z-40-00-21 1SBL176201R2100 H311591 0.310
48...130 48...130 0 0 AF16-40-00-12 1SBL177201R1200 H311512 0.270
100...250 100...250 0 0 AF16-40-00-13 1SBL177201R1300 H311513 0.270
250...500 250...500 0 0 AF16-40-00-14 1SBL177201R1400 H311514 0.310
45 45 24...60 20...60 (1) 0 0 AF26Z-40-00-21 1SBL236201R2100 H311601 0.400
48...130 48...130 0 0 AF26-40-00-12 1SBL237201R1200 H311522 0.360
100...250 100...250 0 0 AF26-40-00-13 1SBL237201R1300 H311523 0.360
250...500 250...500 0 0 AF26-40-00-14 1SBL237201R1400 H311524 0.400
55 55 24...60 20...60 (1) 0 0 AF38Z-40-00-21 1SBL296201R2100 H311611 0.400
48...130 48...130 0 0 AF38-40-00-12 1SBL297201R1200 H311532 0.360
100...250 100...250 0 0 AF38-40-00-13 1SBL297201R1300 H311533 0.360
250...500 250...500 0 0 AF38-40-00-14 1SBL297201R1400 H311534 0.400
2 pôles principaux N.O. + 2 pôles principaux N.C.
25 25 24...60 20...60 (1) 0 0 AF09Z-22-00-21 1SBL136501R2100 H311661 0.310
48...130 48...130 0 0 AF09-22-00-12 1SBL137501R1200 H311622 0.270
100...250 100...250 0 0 AF09-22-00-13 1SBL137501R1300 H311623 0.270
250...500 250...500 0 0 AF09-22-00-14 1SBL137501R1400 H311624 0.310
30 30 24...60 20...60 (1) 0 0 AF16Z-22-00-21 1SBL176501R2100 H311671 0.310
48...130 48...130 0 0 AF16-22-00-12 1SBL177501R1200 H311632 0.270
100...250 100...250 0 0 AF16-22-00-13 1SBL177501R1300 H311633 0.270
250...500 250...500 0 0 AF16-22-00-14 1SBL177501R1400 H311634 0.310
45 45 24...60 20...60 (1) 0 0 AF26Z-22-00-21 1SBL236501R2100 H311681 0.400
48...130 48...130 0 0 AF26-22-00-12 1SBL237501R1200 H311642 0.360
100...250 100...250 0 0 AF26-22-00-13 1SBL237501R1300 H311643 0.360
250...500 250...500 0 0 AF26-22-00-14 1SBL237501R1400 H311644 0.400
55 55 24...60 20...60 (1) 0 0 AF38Z-22-00-21 1SBL296501R2100 H311691 0.400
48...130 48...130 0 0 AF38-22-00-12 1SBL297501R1200 H311652 0.360
100...250 100...250 0 0 AF38-22-00-13 1SBL297501R1300 H311653 0.360
250...500 250...500 0 0 AF38-22-00-14 1SBL297501R1400 H311654 0.400
(1) Pour 24...60 V 50/60 Hz - 20...60 V DC, utiliser AF..Z-..-00-21.
Dimensions principales mm, inches
77 3.03" 101 3.98"
35 1.38"
45 1.77" 71 2.80" 45 1.77" 2 x 95 3.74" 35 1.38" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC 5.5 0.22" ø 4.2 0.17" M4 8-32 UNC
6 0.24" 6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 80 3.15" 60 2.36" 70 2.76" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 5 0.20"
10 0.39" 10 0.39"
5 0.20" 5 0.20"
AF09, AF16 AF26, AF38
