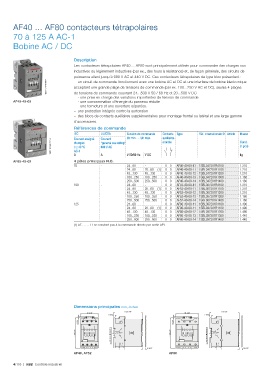

AF40 ... AF80 contacteurs tétrapolaires

70 à 125 A AC-1
Bobine AC / DC

Description
Les contacteurs tétrapolaires AF40 ... AF80 sont principalement utilisés pour commander des charges non
inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale, des circuits de
puissance allant jusqu'à 690 V AC et 440 V DC. Ces contacteurs tétrapolaires de type bloc présentent :
1SBC101045V0014 acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
AF40-40-00 - une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
IEC UL/CSA Tension de commande Contacts Type Réf. internationale @ Article Masse
Courant assigné Courant Uc min. … Uc max. auxiliaires Cond.
1SBC101048V0014 d'emploi "general use rating" (1 pce)
montés
600 V AC
θ ≤ 40 °C
AC-1
A
AF80-40-00 A 4 pôles principaux N.O. V 50/60 Hz V DC kg
70 - 24...60 - 0 0 AF40-40-00-41 1SBL347201R4100 1.210
24...60 20...60 (1) 0 0 AF40-40-00-11 1SBL347201R1100 1.210
48...130 48...130 0 0 AF40-40-00-12 1SBL347201R1200 1.210
100...250 100...250 0 0 AF40-40-00-13 1SBL347201R1300 1.160
250...500 250...500 0 0 AF40-40-00-14 1SBL347201R1400 1.160
100 - 24...60 - 0 0 AF52-40-00-41 1SBL367201R4100 1.210
24...60 20...60 (1) 0 0 AF52-40-00-11 1SBL367201R1100 1.210
48...130 48...130 0 0 AF52-40-00-12 1SBL367201R1200 1.210
100...250 100...250 0 0 AF52-40-00-13 1SBL367201R1300 1.160
250...500 250...500 0 0 AF52-40-00-14 1SBL367201R1400 1.160
125 - 24...60 - 0 0 AF80-40-00-41 1SBL397201R4100 1.490
24...60 20...60 (1) 0 0 AF80-40-00-11 1SBL397201R1100 1.490
48...130 48...130 0 0 AF80-40-00-12 1SBL397201R1200 1.490
100...250 100...250 0 0 AF80-40-00-13 1SBL397201R1300 1.440
250...500 250...500 0 0 AF80-40-00-14 1SBL397201R1400 1.440
(1) AF..-..-..-11 ne convient pas à la commande directe par sortie API.

Dimensions principales mm, inches
113.5 4.47" 116 4.57"
70 2.76" 90 3.54"
7 0.28" 7 0.28"
6 0.24" 6 0.24"
119.5 4.70" 35 x 15 mm EN/IEC 60715 5.5 0.22" 0.22" 119.5 4.70" 35 x 15 mm EN/IEC 60715 5.5 0.22"
5.5

10 0.39" 10 0.39"
AF40, AF52 AF80
