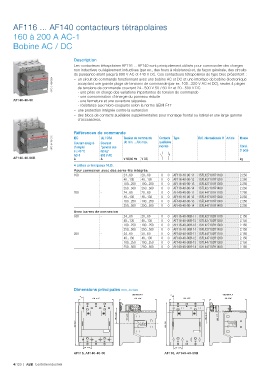

AF116 ... AF140 contacteurs tétrapolaires

160 à 200 A AC-1
Bobine AC / DC

Description
Les contacteurs tétrapolaires AF116 ... AF140 sont principalement utilisés pour commander des charges
non inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale, des circuits
de puissance allant jusqu'à 690 V AC et 440 V DC. Ces contacteurs tétrapolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
1SFC101158V0001 acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages
de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
- une consommation d'énergie du panneau réduite
AF140-40-00 - une fermeture et une ouverture séparées.
- résistance aux micro-coupures selon la norme SEMI F47
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.

Références de commande
1SFC101193V0001 IEC UL / CSA Tension de commande Contacts Type Réf. internationale @ Article Masse
auxiliaires
Uc min. … Uc max.
Courant assigné
Courant
Cond.
montés
d'emploi
"general use
θ ≤ 40 °C
AC-1 rating" (1 pce)
600 V AC
AF140-40-00B A A V 50/60 Hz V DC kg
4 pôles principaux N.O.
Pour connexion avec des serre-fils intégrés
160 - 24...60 20...60 0 0 AF116-40-00-11 1SFL427101R1100 2.250
48...130 48...130 0 0 AF116-40-00-12 1SFL427101R1200 2.250
100...250 100...250 0 0 AF116-40-00-13 1SFL427101R1300 2.250
250...500 250...500 0 0 AF116-40-00-14 1SFL427101R1400 2.250
200 - 24...60 20...60 0 0 AF140-40-00-11 1SFL447101R1100 2.250
48...130 48...130 0 0 AF140-40-00-12 1SFL447101R1200 2.250
100...250 100...250 0 0 AF140-40-00-13 1SFL447101R1300 2.250
250...500 250...500 0 0 AF140-40-00-14 1SFL447101R1400 2.250
Avec barres de connexion
160 - 24...60 20...60 0 0 AF116-40-00B-11 1SFL427102R1100 2.150
48...130 48...130 0 0 AF116-40-00B-12 1SFL427102R1200 2.150
100...250 100...250 0 0 AF116-40-00B-13 1SFL427102R1300 2.150
250...500 250...500 0 0 AF116-40-00B-14 1SFL427102R1400 2.150
200 - 24...60 20...60 0 0 AF140-40-00B-11 1SFL447102R1100 2.150
48...130 48...130 0 0 AF140-40-00B-12 1SFL447102R1200 2.150
100...250 100...250 0 0 AF140-40-00B-13 1SFL447102R1300 2.150
250...500 250...500 0 0 AF140-40-00B-14 1SFL447102R1400 2.150

Dimensions principales mm, inches
SECTION SECTION A-A A-A A A SECTION A-A
SECTION A-A
A A
120 4.72" 120 4.72" 128 5.04" 128 5.04" 120 4.72" 120 4.72" 128 5.04" 128 5.04"
55.5 0.22" 55.5 0.22" 19.5 4.96" 19.5 4.96" 55.5 2.18" 55.5 2.18" 19.5 0.77" 19.5 0.77"

150 5.91" 150 5.91" 150 5.91" 150 5.91"

30 1.18" 30 1.18" 30 1.18" 30 1.18"
AF116, AF140-40-00 AF116, AF140-40-00B
