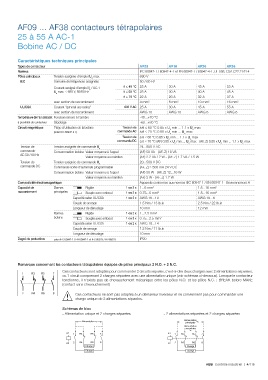

P. 853

AF09 ... AF38 contacteurs tétrapolaires

         25 à 55 A AC-1
         Bobine AC / DC



         Caractéristiques techniques principales
         Types de contacteur                                   AF09         AF16         AF26         AF38
         Normes                                                IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
         Pôles principaux  Tension assignée d'emploi U  max.   690 V
                                          e
          IEC            Domaine de fréquences assignées       50 / 60 Hz
                         Courant assigné d'emploi I  / AC-1  θ ≤ 40 °C 25 A  30 A        45 A         55 A
                                         e
                         U  max. ≤ 690 V, 50/60 Hz      θ ≤ 60 °C 25 A      30 A         40 A         45 A
                          e
                                                        θ ≤ 70 °C 22 A      26 A         32 A         37 A
                         avec section de raccordement          4 mm²        6 mm²        10 mm²       16 mm²
          UL/CSA         Courant "general use rating"   600 V AC 25 A       30 A         45 A         55 A
                         avec section de raccordement          AWG 10       AWG 10       AWG 8        AWG 6
         Température de l'air ambiant Fonctionnement à l'air libre  -40...+70 °C
         à proximité du contacteur  Stockage                   -60...+80 °C
         Circuit magnétique  Plage d'utilisation de la bobine  Tension de  à θ ≤ 60 °C 0.85 x U  min ... 1.1 x U  max
                                                                                       c
                                                                            c
                         (selon IEC 60947-4-1)       commande AC à θ ≤ 70 °C 0.85 x U  min ... U  max
                                                                            c
                                                                                   c
                                                       Tension de  à θ ≤ 60 °C 0.85 x U  min ... 1.1 x U  max
                                                                            c
                                                                                     c
                                                     commande DC à θ ≤ 70 °C (AF) 0.85 x U  min ... U  max - (AF..Z) 0.85 x U  min ... 1.1 x U  max
                                                                               c     c             c         c
          Tension de     Tension assignée de commande U c      24...500 V AC
          commande       Consommation bobine Valeur moyenne à l'appel  (AF) 50 VA - (AF..Z) 16 VA
          AC 50 / 60 Hz
                                       Valeur moyenne au maintien  (AF) 2.2 VA / 2 W - (AF..Z) 1.7 VA / 1.5 W
          Tension de     Tension assignée de commande U c      20...500 V DC
          commande DC    Commande sortie d'automate programmable  (AF..Z) ≥ 500 mA 24 V DC
                         Consommation bobine Valeur moyenne à l'appel  (AF) 50 W - (AF..Z) 12...16 W
                                       Valeur moyenne au maintien  (AF) 2 W - (AF..Z) 1.7 W
         Compatibilité électromagnétique                       Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A
         Capacité de     Bornes        Rigide            1 ou 2 x 1...6 mm²              1.5...16 mm²
         raccordement    principales   Souple avec embout   1 ou 2 x 0.75...6 mm²        1.5...16 mm²
                                 Capacité selon UL/CSA   1 ou 2 x AWG 16...10            AWG 16...6
                                 Couple de serrage             1.5 Nm / 13 lb.in         2.5 Nm / 22 lb.in
                                 Longueur de dénudage          10 mm                     12 mm
                         Bornes        Rigide            1 ou 2 x 1...2.5 mm²
                         bobine        Souple avec embout  1 ou 2 x 0.75...2.5 mm²
                                 Capacité selon UL/CSA   1 ou 2 x AWG 18...14
                                 Couple de serrage             1.2 Nm / 11 lb.in
                                 Longueur de dénudage          10 mm
         Degré de protection  selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529  IP20





         Remarque concernant les contacteurs tétrapolaires équipés de pôles principaux 2 N.O. + 2 N.C.
                             Ces contacteurs sont adaptés pour commander 2 circuits séparés, c'est-à-dire deux charges avec 2 alimentations séparées,
           1   R3  R5   7
                             ou 1 circuit comprenant 2 charges séparées avec une alimentation unique (voir schémas ci-dessous). Lorsque le contacteur
                             fonctionne, il n'existe pas de chevauchement mécanique entre les pôles N.O. et les pôles N.C. : BREAK before MAKE
                             (contact sans chevauchement)

           2   R4  R6    8         Ces contacteurs ne sont pas adaptés à un démarreur inverseur et ne conviennent pas pour commander une
                              !    charge unique de 2 alimentations séparées.

                             Schémas de bloc
                             – Alimentation unique et 2 charges séparées       – 2 alimentations séparées et 2 charges séparées
                                                                                   Alimentation
                                     Alimentation                                  principale
                                                                                   Alimentation
                                                                                   secondaire
                               A1  1  R3  R5  7                             A1  1  R3  R5  7

                               A2  2  R4  R6  8                             A2  2  R4  R6  8
                                       Charge                                       Charge
                                       Charge                                       Charge


                                                                                             ABB  Contrôle industriel  |  4/115
