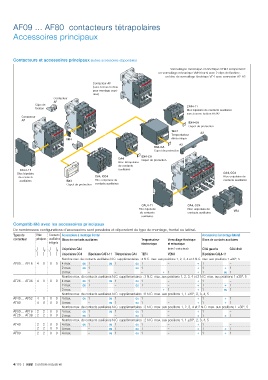

AF09 ... AF80 contacteurs tétrapolaires

Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)

Verrouillages mécanique et électrique VEM4 comprenant :
- un verrouillage mécanique VM4 fourni avec 2 clips de fixation ;
- un bloc de verrouillage électrique VE4 avec connexion A2-A2.
Contacteur AF
(sans bornes bobine
pour montage supé-
rieur)
Contacteur
AF
Clips de CAT4-11
fixation
Bloc bipolaire de contacts auxiliaires
avec bornes bobine A1/A2
Contacteur
AF
BX4-CA
Capot de protection
TEF4 A2
Temporisateur
VM4 électronique
A2
BX4-CA
Capot de protection
BX4-CA
CA4 Capot de protection
Bloc tétrapolaire
de contacts
CAL4-11 auxiliaires
Bloc bipolaire CA4, CC4
de contacts CA4, CC4 Bloc unipolaire de
auxiliaires BX4 Bloc unipolaire de contacts auxiliaires
Capot de protection contacts auxiliaires

CAL4-11 CA4, CC4
Bloc bipolaire Bloc unipolaire de VE4
de contacts contacts auxiliaires
auxiliaires
Compatibilité avec les accessoires principaux
De nombreuses configurations d'accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts auxiliaires Temporisateur Verrouillage électrique Blocs de contacts auxiliaires
intégrés électronique et mécanique
Unipolaires CA4 (entre 2 contacteurs) Côté gauche Côté droit
Unipolaires CC4 Bipolaires CAT4-11 Tétrapolaires CA4 TEF4 VEM4 Bipolaires CAL4-11
Nombre max. de contacts auxiliaires N.C. supplémentaires : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
AF09 ... AF16 4 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
2 max. ou 1 – ou 1 – + 1 + 1
3 max. – – – + 1 + 1 ou 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
AF26 ... AF38 4 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
2 max. ou 1 – ou 1 – + 1 + 1
3 max. – – – + 1 + 1 ou 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 6 N.C. max. aux positions 1, 1 ±30°, 2, 3, 4, 5
AF40 ... AF52 4 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 + 1
AF80 4 0 0 0 4 max. – ou 1 ou 1 – + 1 + 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
AF09 ... AF16 2 2 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
AF26 ... AF38 2 2 0 0 2 max. ou 1 – ou 1 – + 1 + 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 2 N.C. max. aux positions 1, 1 ±30°, 2, 3, 4, 5
AF40 2 2 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
2 2 0 0 4 max. – ou 1 ou 1 – + 1 + 1
AF80 2 2 0 0 4 max. – ou 1 ou 1 – + 1 + 1
