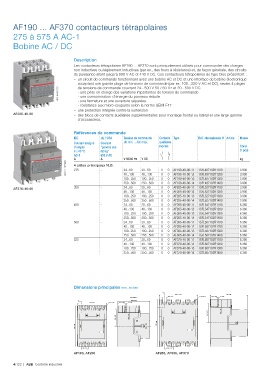

AF190 ... AF370 contacteurs tétrapolaires

275 à 575 A AC-1
Bobine AC / DC

Description
Les contacteurs tétrapolaires AF190 ... AF370 sont principalement utilisés pour commander des charges
non inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale, des circuits
de puissance allant jusqu'à 690 V AC et 440 V DC. Ces contacteurs tétrapolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages
1SFC101160V0001 - une prise en charge des variations importantes de tension de commande
de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
- résistance aux micro-coupures selon la norme SEMI F47
– une protection intégrée contre la surtension
AF205-40-00 – des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.

Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. internationale @ Article Masse
Courant assigné Courant Uc min. … Uc max. auxiliaires
d'emploi "general use montés Cond.
θ ≤ 40 °C rating" (1 pce)
AC-1 600 V AC
A A V 50/60 Hz V DC kg
1SFC101197V0001 4 pôles principaux N.O. 24...60 20...60 0 0 AF190-40-00-11 1SFL487102R1100 3.900
275
-
48...130
100...250 48...130 0 0 0 0 AF190-40-00-12 1SFL487102R1200 3.900
100...250
3.900
AF190-40-00-13
1SFL487102R1300
250...500 250...500 0 0 AF190-40-00-14 1SFL487102R1400 3.900
AF370-40-00 350 - 24...60 20...60 0 0 AF205-40-00-11 1SFL527102R1100 3.900
48...130 48...130 0 0 AF205-40-00-12 1SFL527102R1200 3.900
100...250 100...250 0 0 AF205-40-00-13 1SFL527102R1300 3.900
250...500 250...500 0 0 AF205-40-00-14 1SFL527102R1400 3.900
400 - 24...60 20...60 0 0 AF265-40-00-11 1SFL547102R1100 6.360
48...130 48...130 0 0 AF265-40-00-12 1SFL547102R1200 6.360
100...250 100...250 0 0 AF265-40-00-13 1SFL547102R1300 6.360
250...500 250...500 0 0 AF265-40-00-14 1SFL547102R1400 6.360
500 - 24...60 20...60 0 0 AF305-40-00-11 1SFL587102R1100 6.360
48...130 48...130 0 0 AF305-40-00-12 1SFL587102R1200 6.360
100...250 100...250 0 0 AF305-40-00-13 1SFL587102R1300 6.360
250...500 250...500 0 0 AF305-40-00-14 1SFL587102R1400 6.360
525 - 24...60 20...60 0 0 AF370-40-00-11 1SFL607102R1100 6.360
48...130 48...130 0 0 AF370-40-00-12 1SFL607102R1200 6.360
100...250 100...250 0 0 AF370-40-00-13 1SFL607102R1300 6.360
250...500 250...500 0 0 AF370-40-00-14 1SFL607102R1400 6.360

Dimensions principales mm, inches
A
183.75 7.23" 180 7.09"
19.5 0.77" ø 10.5 0.41" 35.5 1.40" 5 0.20"
SECTION A-A
A 152.5 6.00"
140 5.51" ø 8.5 0.33" 35.5 1.40" 5 0.20"
94.7 3.73" 33.4 1.31"
83.5 3.29" 29.5 1.16"
225 8.86"
196 7.72"

35 1.38" 43.75 1.72"
AF190, AF205 AF265, AF305, AF370

4/122 | ABB Contrôle industriel
