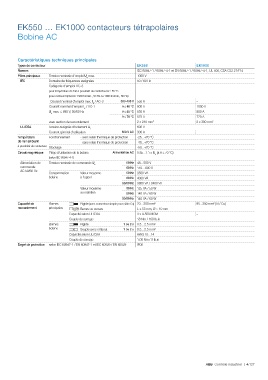

EK550 … EK1000 contacteurs tétrapolaires

Bobine AC

Caractéristiques techniques principales
Types de contacteur EK550 EK1000
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension nominale d'emploi U max. 1000 V
e
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 55 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
Courant nominal d'emploi max. I / AC-3 380-400 V 550 A –
e
Courant nominal d'emploi I / AC-1 θ ≤ 40 °C 800 A 1000 A
e
U max. ≤ 690 V, 50/60 Hz θ ≤ 55 °C 650 A 800 A
e
θ ≤ 70 °C 575 A 720 A
avec section de raccordement 2 x 240 mm² 2 x 300 mm²
UL/CSA Tension assignée d'isolement U i 600 V
Courant général d'utilisation 600 V AC 300 A
Température Fonctionnement - avec relais thermique de protection -25...+70 °C
de l'air ambiant - sans relais thermique de protection -40...+70 °C
à proximité du contacteur Stockage -50...+70 °C
Circuit magnétique Plage d'utilisation de la bobine Alimentation AC 0.85...1.1 x U (à θ ≤ 70 °C)
c
(selon IEC 60947-4-1)
Alimentation de Tension nominale de commande U c 50 Hz 48…500 V
commande 60 Hz 110…600 V
AC 50/60 Hz
Consommation Valeur moyenne 50 Hz 3500 VA
bobine à l'appel 60 Hz 4000 VA
50/60 Hz 3800 VA / 3400 VA
Valeur moyenne 50 Hz 125 VA / 50 W
au maintien 60 Hz 140 VA / 60 W
50/60 Hz 140 VA / 60 W
Capacité de Bornes Rigide (avec connecteur simple pour câble Cu) 70…300 mm² 95...300 mm² (Al / Cu)
raccordement principales ø L Barres ou cosses L ≤ 55 mm, Ø > 10 mm
Capacité selon UL/CSA 3 x 4-500 MCM –
Couple de serrage 18 Nm / 160 lb.in
Bornes Rigide 1 ou 2 x 0.5…2.5 mm²
bobine Souple avec embout 1 ou 2 x 0.5…2.5 mm²
Capacité selon UL/CSA AWG 18...14
Couple de serrage 1.00 Nm / 9 lb.in
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP00

ABB Contrôle industriel | 4/127
