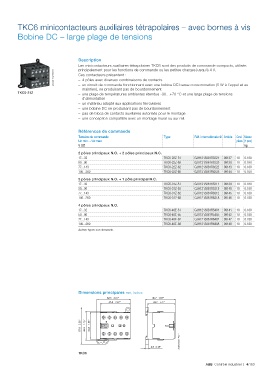

TKC6 minicontacteurs auxiliaires tétrapolaires – avec bornes à vis

Bobine DC – large plage de tensions

Description
Les minicontacteurs auxiliaires tétrapolaires TKC6 sont des produits de commande compacts, utilisés
principalement pour les fonctions de commande ou les petites charges jusqu'à 4 A.
2CDC211021F0011 Ces contacteurs présentent :
– 4 pôles avec diverses combinaisons de contacts
– un circuit de commande fonctionnant avec une bobine DC basse consommation (5 W à l'appel et au
maintien), ne produisant pas de bourdonnement
TKC6-31Z – une plage de températures ambiantes étendue -30…+70 °C et une large plage de tensions
d'alimentation
– un matériau adapté aux applications ferroviaires
– une bobine DC ne produisant pas de bourdonnement
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail.

Références de commande
Tension de commande Type Réf. internationale @ Article Cond. Masse
Uc min ... Uc max pièces (1 pce)
V DC kg
2 pôles principaux N.O. + 2 pôles principaux N.C.
17...32 TKC6-22Z-51 GJH1213061R5221 09137 10 0.180
50...90 TKC6-22Z-55 GJH1213061R5225 09138 10 0.180
77...143 TKC6-22Z-62 GJH1213061R6222 09143 10 0.180
140...260 TKC6-22Z-68 GJH1213061R6228 09144 10 0.180
3 pôles principaux N.O. + 1 pôle principal N.C.
17...32 TKC6-31Z-51 GJH1213061R5311 09139 10 0.180
50...90 TKC6-31Z-55 GJH1213061R5315 09140 10 0.180
77...143 TKC6-31Z-62 GJH1213061R6312 09145 10 0.180
140...260 TKC6-31Z-68 GJH1213061R6318 09146 10 0.180
4 pôles principaux N.O.
17...32 TKC6-40E-51 GJH1213061R5401 09141 10 0.180
50...90 TKC6-40E-55 GJH1213061R5405 09142 10 0.180
77...143 TKC6-40E-62 GJH1213061R6402 09147 10 0.180
140...260 TKC6-40E-68 GJH1213061R6408 09148 10 0.180
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
TKC6
