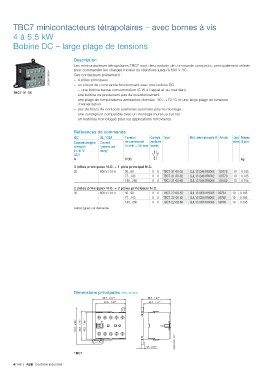

TBC7 minicontacteurs tétrapolaires – avec bornes à vis

4 à 5.5 kW
Bobine DC – large plage de tensions

Description
Les minicontacteurs tétrapolaires TBC7 sont des produits de commande compacts, principalement utilisés
pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211026F0011 Ces contacteurs présentent :
– 4 pôles principaux
– un circuit de commande fonctionnant avec une bobine DC
– une bobine basse consommation (5 W à l'appel et au maintien).
TBC7-31-00
– une bobine ne produisant pas de bourdonnement
– une plage de températures ambiantes étendue -30…+70 °C et une large plage de tensions
d'alimentation
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail
– un matériau homologué pour les applications ferroviaires.

Références de commande
IEC UL / CSA Tension Contacts Type Réf. internationale @ Article Cond. Masse
Courant assigné Courant de commande auxiliaires pièces (1 pce)
d'emploi "general use Uc min ... Uc max montés
θ ≤ 40 °C rating"
AC-1
A V DC kg
3 pôles principaux N.O. + 1 pôle principal N.C.
20 600 V / 16 A 50...90 0 0 TBC7-31-00-55 GJL1313461R5005 09778 10 0.185
77...143 0 0 TBC7-31-00-62 GJL1313461R6002 09779 10 0.185
140...260 0 0 TBC7-31-00-68 GJL1313461R6008 09780 10 0.185

2 pôles principaux N.O. + 2 pôles principaux N.C.
20 600 V / 16 A 50...90 0 0 TBC7-22-00-55 GJL1313561R5005 09781 10 0.185
77...143 0 0 TBC7-22-00-62 GJL1313561R6002 09782 10 0.185
140...260 0 0 TBC7-22-00-68 GJL1313561R6008 09783 10 0.185
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
TBC7
