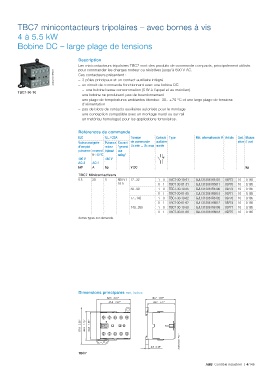

TBC7 minicontacteurs tripolaires – avec bornes à vis

4 à 5.5 kW
Bobine DC – large plage de tensions

Description
Les minicontacteurs tripolaires TBC7 sont des produits de commande compacts, principalement utilisés
pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211015F0011 Ces contacteurs présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine DC
– une bobine basse consommation (5 W à l'appel et au maintien).
TBC7-30-10
– une bobine ne produisant pas de bourdonnement
– une plage de températures ambiantes étendue -30…+70 °C et une large plage de tensions
d'alimentation
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail
– un matériau homologué pour les applications ferroviaires.

Références de commande
IEC UL / CSA Tension Contacts Type Réf. internationale @ Article Cond. Masse
Valeur assignée Puissance Courant de commande auxiliaires pièces (1 pce)
d'emploi moteur "general Uc min ... Uc max montés
puissance courant triphasé use
θ ≤ 40 °C rating"
400 V 480 V
AC-3 AC-1
kW A hp V DC kg
TBC7 Minicontacteurs
5.5 20 5 600 V / 17...32 1 0 TBC7-30-10-51 GJL1313061R5101 09772 10 0.185
16 A 0 1 TBC7-30-01-51 GJL1313061R5011 09770 10 0.185
50...90 1 0 TBC7-30-10-55 GJL1313061R5105 09773 10 0.185
0 1 TBC7-30-01-55 GJL1313061R5015 09771 10 0.185
77...143 1 0 TBC7-30-10-62 GJL1313061R6102 09776 10 0.185
0 1 TBC7-30-01-62 GJL1313061R6012 09774 10 0.185
140...260 1 0 TBC7-30-10-68 GJL1313061R6108 09777 10 0.185
0 1 TBC7-30-01-68 GJL1313061R6018 09775 10 0.185
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
TBC7
