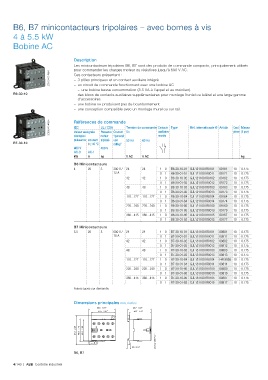

B6, B7 minicontacteurs tripolaires – avec bornes à vis

4 à 5.5 kW
Bobine AC

Description
Les minicontacteurs tripolaires B6, B7 sont des produits de commande compacts, principalement utilisés
pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211001F0010 Ces contacteurs présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine AC
– une bobine basse consommation (3.5 VA à l'appel et au maintien).
B6-30-10 – des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires
– une bobine ne produisant pas de bourdonnement
– une conception compatible avec un montage mural ou sur rail.

2CDC211014F0011 Références de commande Tension de commande Contacts Type Réf. internationale @ Article Cond. Masse
IEC
UL / CSA
pièces (1 pce)
auxiliaires
Uc
Valeur assignée
"general
moteur
d'emploi Puissance Courant montés
puissance courant triphasé use 50 Hz 60 Hz
B7-30-10 θ ≤ 40 °C rating"
400 V 480 V
AC-3 AC-1
kW A hp V AC V AC kg
B6 Minicontacteurs
4 20 3 300 V / 24 24 1 0 B6-30-10-01 GJL1211001R0101 09161 10 0.175
12 A 0 1 B6-30-01-01 GJL1211001R0011 09171 10 0.175
42 42 1 0 B6-30-10-02 GJL1211001R0102 09162 10 0.175
0 1 B6-30-01-02 GJL1211001R0012 09172 10 0.175
48 48 1 0 B6-30-10-03 GJL1211001R0103 09163 10 0.175
0 1 B6-30-01-03 GJL1211001R0013 09173 10 0.175
110…127 110…127 1 0 B6-30-10-84 GJL1211001R8104 09164 10 0.175
0 1 B6-30-01-84 GJL1211001R8014 09174 10 0.175
220…240 220…240 1 0 B6-30-10-80 GJL1211001R8100 09160 10 0.175
0 1 B6-30-01-80 GJL1211001R8010 09170 10 0.175
380…415 380…415 1 0 B6-30-10-85 GJL1211001R8105 09167 10 0.175
0 1 B6-30-01-85 GJL1211001R8015 09177 10 0.175
B7 Minicontacteurs
5.5 20 5 600 V / 24 24 1 0 B7-30-10-01 GJL1311001R0101 09801 10 0.175
16 A 0 1 B7-30-01-01 GJL1311001R0011 09811 10 0.175
42 42 1 0 B7-30-10-02 GJL1311001R0102 09802 10 0.175
0 1 B7-30-01-02 GJL1311001R0012 09812 10 0.175
48 48 1 0 B7-30-10-03 GJL1311001R0103 09803 10 0.175
0 1 B7-30-01-03 GJL1311001R0013 09813 10 0.175
110…127 110…127 1 0 B7-30-10-84 GJL1311001R8104 H418958 10 0.175
0 1 B7-30-01-84 GJL1311001R8014 09814 10 0.175
220…240 220…240 1 0 B7-30-10-80 GJL1311001R8100 09800 10 0.175
0 1 B7-30-01-80 GJL1311001R8010 09810 10 0.175
380…415 380…415 1 0 B7-30-10-85 GJL1311001R8105 09807 10 0.175
0 1 B7-30-01-85 GJL1311001R8015 09817 10 0.175
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

57.5 2.26" 45.2 1.78" 42.2 1.66"
2CDC212001F0011

4.5 0.18"
B6, B7
