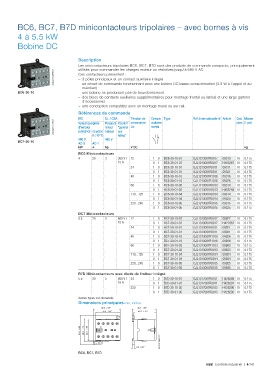

BC6, BC7, B7D minicontacteurs tripolaires – avec bornes à vis

4 à 5.5 kW
Bobine DC

Description
Les minicontacteurs tripolaires BC6, BC7, B7D sont des produits de commande compacts, principalement
utilisés pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211040F0011 Ces contacteurs présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine DC basse consommation (3.5 W à l'appel et au
maintien)
BC6-30-10 – une bobine ne produisant pas de bourdonnement
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires
– une conception compatible avec un montage mural ou sur rail.
Références de commande
IEC UL / CSA Tension de Contacts Type Réf. internationale @ Article Cond. Masse
2CDC211013F0011 Valeur assignée Puissance Courant commande auxiliaires pièces (1 pce)
Uc
montés
"general
moteur
d'emploi
puissance courant
θ ≤ 40 °C triphasé use
rating"
400 V 480 V
BC7-30-10
AC-3 AC-1
kW A hp V DC kg
BC6 Minicontacteurs
4 20 3 300 V / 12 1 0 BC6-30-10-07 GJL1213001R0107 09310 10 0.175
12 A 0 1 BC6-30-01-07 GJL1213001R0017 H405287 10 0.175
24 1 0 BC6-30-10-01 GJL1213001R0101 09311 10 0.175
0 1 BC6-30-01-01 GJL1213001R0011 09321 10 0.175
48 1 0 BC6-30-10-16 GJL1213001R1106 09316 10 0.175
0 1 BC6-30-01-16 GJL1213001R1016 09326 10 0.175
60 1 0 BC6-30-10-03 GJL1213001R0103 09313 10 0.175
0 1 BC6-30-01-03 GJL1213001R0013 H405284 10 0.175
110…125 1 0 BC6-30-10-04 GJL1213001R0104 09314 10 0.175
0 1 BC6-30-01-04 GJL1213001R0014 09324 10 0.175
220…240 1 0 BC6-30-10-05 GJL1213001R0105 09315 10 0.175
0 1 BC6-30-01-05 GJL1213001R0015 09325 10 0.175
BC7 Minicontacteurs
5.5 20 5 600 V / 12 1 0 BC7-30-10-07 GJL1313001R0107 09927 10 0.175
16 A 0 1 BC7-30-01-07 GJL1313001R0017 H422387 10 0.175
24 1 0 BC7-30-10-01 GJL1313001R0101 09921 10 0.175
0 1 BC7-30-01-01 GJL1313001R0011 09931 10 0.175
48 1 0 BC7-30-10-16 GJL1313001R1106 09926 10 0.175
0 1 BC7-30-01-16 GJL1313001R1016 09936 10 0.175
60 1 0 BC7-30-10-03 GJL1313001R1103 09983 10 0.175
0 1 BC7-30-01-03 GJL1313001R0013 09933 10 0.175
110…125 1 0 BC7-30-10-04 GJL1313001R0104 09924 10 0.175
0 1 BC7-30-01-04 GJL1313001R0014 09934 10 0.175
220…240 1 0 BC7-30-10-05 GJL1313001R0105 09925 10 0.175
0 1 BC7-30-01-05 GJL1313001R0015 09935 10 0.175
B7D Minicontacteurs avec diode de limiteur intégré
5.5 20 5 600 V / 24 1 0 B7D-30-10-01 GJL1317001R0101 H426289 10 0.175
16 A 0 1 B7D-30-01-01 GJL1317001R0011 H426291 10 0.175
220 1 0 B7D-30-10-05 GJL1317001R0105 H426290 10 0.175
0 1 B7D-30-01-05 GJL1317001R0015 H426292 10 0.175
Autres types sur demande.
Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

57.5 2.26" 45.2 1.78" 42.2 1.66"
2CDC212001F0011

4.5 0.18"
BC6, BC7, B7D

ABB Contrôle industriel | 4/141
