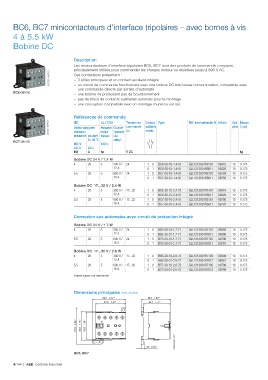

BC6, BC7 minicontacteurs d'interface tripolaires – avec bornes à vis

4 à 5.5 kW
Bobine DC

Description
Les minicontacteurs d'interface tripolaires BC6, BC7 sont des produits de commande compacts,
principalement utilisés pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211040F0011 Ces contacteurs présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine DC très basse consommation, compatible avec
une commande directe par sorties d'automate
BC6-30-10
– une bobine ne produisant pas de bourdonnement
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail.

Références de commande
2CDC211013F0011 IEC UL / CSA Tension de Contacts Type Réf. internationale @ Article Cond. Masse
auxiliaires
pièces (1 pce)
commande
Puissance Courant
Valeur assignée
montés
Uc
d'emploi
triphasé use
puissance courant moteur "general
θ ≤ 40 °C rating"
BC7-30-10
400 V 480 V
AC-3 AC-1
kW A hp V DC kg
Bobine DC 24 V / 1.4 W
4 20 3 300 V / 24 1 0 BC6-30-10-1.4-81 GJL1213001R8101 09318 10 0.175
12 A 0 1 BC6-30-01-1.4-81 GJL1213001R8011 09328 10 0.175
5.5 20 5 600 V / 24 1 0 BC7-30-10-1.4-81 GJL1313001R8101 09784 10 0.175
16 A 0 1 BC7-30-01-1.4-81 GJL1313001R8011 09785 10 0.175
Bobine DC 17…32 V / 2.4 W
4 20 3 300 V / 17...32 1 0 BC6-30-10-2.4-51 GJL1213001R5101 09319 10 0.175
12 A 0 1 BC6-30-01-2.4-51 GJL1213001R5011 09329 10 0.175
5.5 20 5 600 V / 17...32 1 0 BC7-30-10-2.4-51 GJL1313001R5101 09790 10 0.175
16 A 0 1 BC7-30-01-2.4-51 GJL1313001R5011 09791 10 0.175
Connexion aux automates avec circuit de protection intégré

Bobine DC 24 V / 1.7 W
4 20 3 300 V / 24 1 0 B6S-30-10-1.7-71 GJL1213001R7101 09393 10 0.175
12 A 0 1 B6S-30-01-1.7-71 GJL1213001R7011 09390 10 0.175
5.5 20 5 600 V / 24 1 0 B7S-30-10-1.7-71 GJL1313001R7101 09796 10 0.175
16 A 0 1 B7S-30-01-1.7-71 GJL1313001R7011 09797 10 0.175
Bobine DC 17…32 V / 2.8 W
4 20 3 300 V / 17...32 1 0 B6S-30-10-2.8-72 GJL1213001R7102 09394 10 0.175
12 A 0 1 B6S-30-01-2.8-72 GJL1213001R7012 09391 10 0.175
5.5 20 5 600 V / 17...32 1 0 B7S-30-10-2.8-72 GJL1313001R7102 09798 10 0.175
16 A 0 1 B7S-30-01-2.8-72 GJL1313001R7012 09799 10 0.175
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
BC6, BC7
