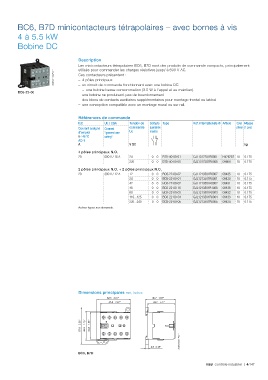

BC6, B7D minicontacteurs tétrapolaires – avec bornes à vis

4 à 5.5 kW
Bobine DC

Description
Les minicontacteurs tétrapolaires BC6, B7D sont des produits de commande compacts, principalement
utilisés pour commander les charges résistives jusqu'à 690 V AC.
2CDC211032F0011 Ces contacteurs présentent :
– 4 pôles principaux
– un circuit de commande fonctionnant avec une bobine DC
– une bobine basse consommation (3.5 W à l'appel et au maintien).
BC6-22-00
– une bobine ne produisant pas de bourdonnement
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral
– une conception compatible avec un montage mural ou sur rail.

Références de commande
IEC UL / CSA Tension de Contacts Type Réf. internationale @ Article Cond. Masse
Courant assigné Courant commande auxiliaires pièces (1 pce)
d'emploi "general use Uc montés
θ ≤ 40 °C rating"
AC-1
A V DC kg

4 pôles principaux N.O.
20 600 V / 16 A 24 0 0 B7D-40-00-01 GJL1317201R0001 H426287 10 0.175
220 0 0 B7D-40-00-05 GJL1317201R0005 09868 10 0.175
2 pôles principaux N.O. + 2 pôles principaux N.C.
20 300 V / 12 A 12 0 0 BC6-22-00-07 GJL1213501R0007 09435 10 0.175
24 0 0 BC6-22-00-01 GJL1213501R0001 09430 10 0.175
42 0 0 BC6-22-00-02 GJL1213501R0002 09431 10 0.175
48 0 0 BC6-22-00-16 GJL1213501R1006 09436 10 0.175
60 0 0 BC6-22-00-03 GJL1213501R0003 09432 10 0.175
110...125 0 0 BC6-22-00-04 GJL1213501R0004 09433 10 0.175
220...240 0 0 BC6-22-00-05 GJL1213501R0005 09434 10 0.175
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
BC6, B7D

ABB Contrôle industriel | 4/147
