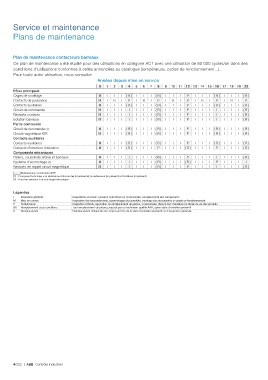

Service et maintenance

Plans de maintenance

Plan de maintenance contacteurs barreaux
Ce plan de maintenance a été étudié pour des utilisations en catégorie AC1 avec une utilisation de 80 000 cycles/an dans des
conditions d'utilisations conformes à celles annoncées au catalogue (température, cycles de fonctionnement...).
Pour toute autre utilisation, nous consulter.
Années depuis mise en service
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Pôles principaux
Cages de soufflage M I I I ( R ) I I I ( R ) I I I P I I I ( R ) I I I ( R )
Contacts de puissance M I R I P I R I P I R I P I R I P I R I P
Contacts auxiliaires M I I I ( R ) I I I ( R ) I I I P I I I ( R ) I I I ( R )
Circuit de commande M I I I I I I I ( R ) I I I P I I I I I I I ( R )
Ressorts contacts M I I I I I I I ( R ) I I I P I I I I I I I ( R )
Isolation barreaux M I I I I I I I ( R ) I I I P I I I I I I I ( R )
Partie commande
Circuit de commande (1) M I I I ( R ) I I I ( R ) I I I P I I I ( R ) I I I ( R )
Circuit magnétique IOR M I I I ( R ) I I I ( R ) I I I P I I I ( R ) I I I ( R )
Contacts auxiliaires
Contacts auxiliaires M I I I ( R ) I I I ( R ) I I I P I I I ( R ) I I I ( R )
Contacts d'insertion résistance M I I I ( R ) I I I P I I I ( R ) I I I P I I I ( R )
Composants mécaniques
Paliers, coussinets arbres et barreaux M I I I I I I I ( R ) I I I P I I I I I I I ( R )
Système d'accrochage (2) M I I I I I I I ( R ) I I I ( R ) I I I P I I I I
Ressorts de rappel circuit magnétique M I I I I I I I ( R ) I I I P I I I I I I I ( R )
Maintenance constructeur ABB
(1) : Comprend la bobine + la résistance d'économie (si présente), le redresseur (si présent) et l'écrêteur (si présent)
(2) : Pour les versions à accrochage mécanique

Légendes
I Inspection générale Inspections et essais, mesures correctives et, si nécessaire, remplacement des composants
M Mise en service Inspection des raccordements, paramétrages des produits, montage des accessoires et essais en fonctionnement
P Performance Inspection et tests, réparation ou remplacement de pièces, si nécessaire, dans le but d’améliorer la durée de vie des produits
(R) Remplacement sous conditions Tout remplacement de pièces proposé par un technicien qualifié ABB, après visite d’entretien préventif
R Remplacement Remplacement obligatoire de composant lors de la visite d’entretien préventif ou d'inspection générale
