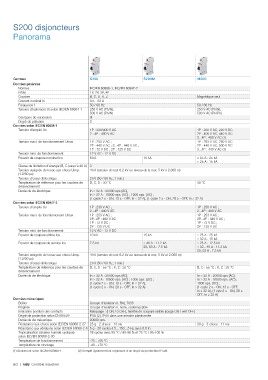

S200 disjoncteurs

Panorama

Gammes S200 S200M M200
Données générales
Normes IEC/EN 60898-1, IEC/EN 60947-2
Pôles 1P, 2P, 3P, 4P
Courbes B, C, D, K, Z Magnétique seul
Courant nominal In 0.5…63 A
Fréquence f 50 / 60 Hz 50 / 60 Hz
Tension d'isolement Ui selon IEC/EN 60664-1 250 V AC (Ph/N), 250 V AC (Ph/N),
500 V AC (Ph/N) 500 V AC (Ph/Ph)
Catégorie de surtension III
Degré de pollution 3
Données selon IEC/EN 60898-1
Tension d'emploi Un 1P : 230/400 V AC 1P : 230 V AC, 220 V DC
2...4P : 400 V AC 2P : 400 V AC, 440 V DC
3...4P : 400 V AC (1)
Tension maxi. de fonctionnement Umax 1P : 253 V AC ; 1P : 253 V AC, 250 V DC
2P : 440 V AC ; 3...4P : 440 V AC ; 2P : 440 V AC, 500 V DC
1P : 72 V DC ; 2P : 125 V DC 3...4P : 440 V AC (1)
Tension mini. de fonctionnement 12 V AC - 12 V DC
Pouvoir de coupure nominal Icn 6 kA 10 kA ≤ 25 A : 25 kA
> 25 A : 15 kA
Classe de limitation d'énergie (B, C jusqu'à 40 A) 3
Tension assignée de tenue aux chocs Uimp. 4 kV (tension de test 6.2 kV au niveau de la mer, 5 kV à 2.000 m)
(1.2/50 µs)
Tension d'essai diélectrique 2 kV (50 / 60 Hz, 1 min.)
Température de référence pour les courbes de B, C, D : 30 °C 30 °C
déclenchement
Durée de vie électrique In < 32 A : 20000 ops (AC),
In ≥ 32 A : 10000 ops. (AC) ; 1000 ops. (DC) ;
(1 cycle 2 s - ON, 13 s - OFF, In ≤ 32 A), (1 cycle 2 s - ON, 28 s - OFF, In > 32 A)
Données selon IEC/EN 60947-2
Tension d'emploi Ue 1P : 230 V AC ; 1P : 230 V AC ;
2...4P : 440 V AC 2...4P : 400 V AC
Tension maxi. de fonctionnement Umax 1P : 253 V AC ; 1P : 253 V AC ;
2P...4P : 462 V AC 2P...4P : 440 V AC ;
1P : 72 V DC ; 1P : 72 V DC ;
2P : 125 V DC 2P : 125 V DC
Tension mini. de fonctionnement 12 V AC - 12 V DC
Pouvoir de coupure ultime Icu 10 kA 15 kA ≤ 25 A : 25 kA
≥ 32 A : 15 kA
Pouvoir de coupure de service Ics 7.5 kA ≤ 40 A : 11.2 kA ≤ 25 A : 12.5 kA
50, 63 A : 7.5 kA ≤ 32…40 A : 11.2 kA
50, 63 A : 7.5 kA
Tension assignée de tenue aux chocs Uimp. 4 kV (tension de test 6.2 kV au niveau de la mer, 5 kV at 2.000 m)
(1.2/50 µs)
Tension d'essai diélectrique 2 kV (50 / 60 Hz, 1 min.)
Température de référence pour les courbes de B, C, D : 55 °C ; K, Z : 20 °C B, C : 55 °C ; K, Z : 20 °C
déclenchement
Durée de vie électrique In < 32 A : 20000 ops (AC), In < 32 A : 20000 ops (AC),
In ≥ 32 A : 10000 ops. (AC) ; 1000 ops. (DC) ; In ≥ 32 A : 10000 ops. (AC) ;
(1 cycle 2 s - ON, 13 s - OFF, In ≤ 32 A), 1000 ops. (DC) ;
(1 cycle 2 s - ON, 28 s - OFF, In > 32 A) (1 cycle 2 s - ON, 13 s - OFF,
In ≤ 32 A), (1 cyle 2 s - ON, 28 s -
OFF, In ≥ 32 A)
Données mécaniques
Boîtier Groupe d'isolation II, RAL 7035
Poignée Groupe d'isolation II, noire, cadenassable
Indication position des contacts Marquage : (I ON / 0 OFF), fenêtre de coupure visible (rouge ON / vert OFF)
Degré de protection selon EN 60529 IP20 (2), IP40 dans une armoire plastronnée
Durée de vie mécanique 20000 ops.
Résistance aux chocs selon IEC/EN 60068-2-27 25 g - 2 chocs - 13 ms 30 g - 3 chocs - 11 ms
Résistance aux vibrations selon IEC/EN 60068-2-6 5 g - 20 cycles à 5…150…5 Hz avec 0.8 In
Tropicalisation (chaleur humide cyclique) 28 cycles avec 55 °C / 90-96 % et 25 °C / 95-100 %
selon IEC/EN 60068-2-30
Température de fonctionnement -25...+55 °C
Température de stockage -40...+70 °C
(1) Seulement selon IEC/EN 60898-1. (2) Remplit également les exigences d'un degré de protection IPxxB.
