P. 42

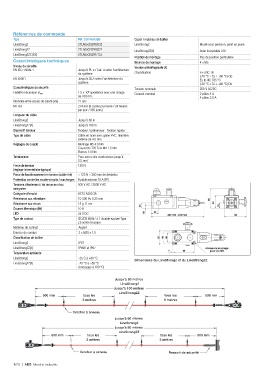

Références de commande
Type Réf. Commerciale Capot / matériau de boîtier
LineStrong2 2TLA050202R0332 LineStrong2 Moulé sous pression, peint en jaune
LineStr ong2Z 2TLA050202R0322 LineStrong2Z(X) Acier inoxydable 316
LineStrong2ZX (EX) 2TLA050202R7125
Position de montage Pas de position particulière
Caractéristiques techniques Boulons de montage 4 x M5
Niveau de sécurité Version antidéflagrante (X)
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon l'architecture
du système Classification Ex d IIC T6
EN 62061 Jusqu'à SIL3 selon l'architecture du (-20 °C ≤ Ta ≤ +60 °C) Gb
Ex tb IIIC T85 °C
système (-20 °C ≤ Ta ≤ +60 °C) Db
Caractéristiques de sécurité Tension nominale 250 V AC/DC
6
1.5 x 10 opérations avec une charge
Fiabilité mécanique B 10d Courant nominal 2 pôles 4 A
de 100 mA, 4 pôles 2.5 A
Intervalle entre essais de sûreté (vie) 21 ans
MTTFd 214 ans (8 cycles par heure / 24 heures
par jour / 365 jours)
Longueur du câble
LineStrong2 Jusqu'à 80 m
LineStrong2Z(X) Jusqu'à 100 m
Dispositif tendeur Tendeur / préhenseur - fixation rapide
Type de câble Câble en acier avec gaine PVC, diamètre
externe de 4.0 mm
Réglages de couple Montage M5 4.0 Nm
Couvercle T20 Torx M4 1.5 Nm
Bornes 1.0 Nm
Terminaison Pour serrer des conducteurs jusqu'à
2.5 mm ²
Force de tension 130 N
(réglage intermédiaire typique)
Force de fonctionnement en tension (câble tiré) < 125 N < 300 mm de déviation
Protection contre les courts-circuits / surcharges Fusible externe 10 A (FF)
Tensions d'isolement / de tenue au choc 500 V AC / 2500 V AC
assignées
Catégorie d'emploi AC15 A300 3A
Résistance aux vibrations 10-500 Hz 0.35 mm
Résistance aux chocs 15 g 11 ms
Courant thermique (lth) 10 A
LED 24 V DC
Type de contact IEC/EN 60947 5 1 double rupture Type
Zb action brusque
Matériau de contact Argent
Entrées de conduit 3 x M20 x 1.5
Classification de boîtier
LineStrong2 IP67
LineStrong2Z(X) IP69K et IP67
Température ambiante
LineStrong2 -25 C à +80 °C Dimensions du LineStrong2 et du LineStrong2Z
LineStrong2Z(X) -25 °C à +80 °C
(nettoyage à 100 °C)
jusqu'à 80 mètres
LineStrong2
jusqu'à 100 mètres
LineStrong2Z
500 mm tous les tous les 500 mm
3 mètres 3 mètres
Crochet à anneau
jusqu'à 60 mètres
LineStrong2
jusqu'à 80 mètres
LineStrong2Z
500 mm tous les tous les 500 mm
3 mètres 3 mètres
Crochet à anneau Ressort de sécurité
1/28 | ABB Marché industrie
