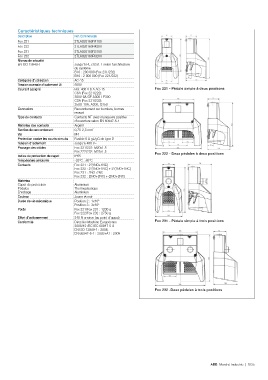

Caractéristiques techniques
Description Réf. Commerciale
Fox 221 2TLA020160R4100
Fox 222 2TLA020160R4200
Fox 231 2TLA020160R3100
Fox 232 2TLA020160R3200
Niveau de sécurité
EN ISO 13849-1 Jusqu’à PL c/Cat. 1 selon l’architecture
du système
B10 : 200 000 (Fox 231/232)
B10 : 2 000 000 (Fox 221/222)
Catégorie d’utilisation AC-15
Tension normale d’isolement Ui 500V
Courant assigné BG: 400 V 6 A AC-15 Fox 221 - Pédale simple à deux positions
CSA (Fox 221/222):
300V 6A GP A300 / P300
CSA (Fox 231/232):
250V, 10A, A300, Q150
Connexion Raccordement sur borniers, bornes
ressort
Type de contacts Contacts NF avec manœuvre positive
d'ouverture selon EN 60947-5-1
Matériau des contacts Argent
Section de raccordement 0,75-2,5 mm ²
Vis M4
Protection contre les courts-circuits Fusible 6 A gL/gG de type D
Tension d’isolement Jusqu’à 480 V~
Passage des câbles Fox 221/231: M20x1.5
Fox 222/232: M25x1.5 Fox 222 - Deux pédales à deux positions
Indice de protection du capot IP65
Température ambiante -25°C...80°C
Contacts Fox 221 : 2*(1NO+1NC)
Fox 222 : 2*(1NO+1NC) + 2*(1NO+1NC)
Fox 231 : 2NO+2NC
Fox 232 : (2NO+2NC) + (2NO+2NC)
Matériau
Capot de protection Aluminium
Pédales Thermoplastique
Enrobage Aluminium
Couleur Jaune et noir
Durée de vie mécanique Position 2 : 1x10 6
Position 3 : 3x10 5
Poids Fox 221/Fox 231 : 1200 g
Fox 222/Fox 232 : 2750 g
Effort d’actionnement 240 N environ (au point d’appui)
Conformité Directive Machine Européenne Fox 231 - Pédale simple à trois positions
2006/42 /EC IEC 60947-5-8
EN ISO 13849-1 : 2008,
EN 60947-5-1 : 2003+A1 : 2009

Fox 232 -Deux pédales à trois positions
