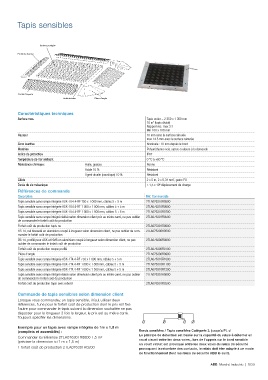

P. 53
Tapis sensibles
Surface protégée
Profilé de fixation
Profilé d'équerre
Unité de base Pièce d'angle
Caractéristiques techniques
Surface max. Tapis entier = 2 350 x 1 350 mm
2
10 m (tapis divisé)
Rapport rec. max 3:1
Min 100 x 100 mm
Hauteur 10 mm sans la surface rainurée
max 14.5 mm avec la surface rainurée
Zone inactive Nominale : 10 mm depuis le bord
Matériau Polyuréthanne noir, autres couleurs à la demande
Indice de protection IP67
Température de l’air ambiant 0 °C à +60 °C
Résistance chimique : Huile, graisse Bonne
Acide 10 % Résistant
Agent alcalin (caustique) 10 % Résistant
Câble 2 x 5 m, 2 x 0,34 mm , gaine PU
²
6
Durée de vie mécanique > 1,5 x 10 déplacement de charge
Références de commande
Description Réf. Commerciale
Tapis sensible sans rampe intégrée ASK-1U4.4-RF 750 x 1 000 mm, câbles 5 + 5 m 2TLA076310R0500
Tapis sensible sans rampe intégrée ASK-1U4.4-RF 1 000 x 1 000 mm, câbles 5 + 5 m 2TLA076310R0600
Tapis sensible sans rampe intégrée ASK-1U4.4-RF 1 000 x 1 500 mm, câbles 5 + 5 m 2TLA076310R0700
Tapis sensible sans rampe intégré réalisé selon dimension client prix au mètre carré, ne pas oublier 2TLA076301R0500
de commander le forfait coût de production
Forfait coût de production tapis nu 2TLA076301R0000
RS 14, rail biseauté en aluminium coupé à longueur selon dimension client, ne pas oublier de com-2TLA076300R0500
mander le forfait coût de production
BS 14, profilé pour ASK et KMS en aluminium coupé à longueur selon dimension client, ne pas 2TLA076300R0800
oublier de commander le forfait coût de production
Forfait coût de production coupe profilé 2TLA076300R0700
Pièce d'angle 2TLA076300R0900
Tapis sensible avec rampe intégrée ASK-1T4.4-RF 750 x 1 000 mm, câbles 5 + 5 m 2TLA076310R1000
Tapis sensible avec rampe intégrée ASK-1T4.4-RF 1 000 x 1 000 mm, câbles 5 + 5 m 2TLA076310R1100
Tapis sensible avec rampe intégrée ASK-1T4.4-RF 1 000 x 1 500 mm, câbles 5 + 5 m 2TLA076310R1200
Tapis sensible avec rampe intégré réalisé selon dimension client prix au mètre carré, ne pas oublier 2TLA076301R0600
de commander le forfait coût de production
Forfait coût de production tapis avec rebord 2TLA076301R0200
Commande de tapis sensibles selon dimension client
Lorsque vous commandez un tapis sensible, il faut utiliser deux
références, l'une pour le forfait coût de production dont le prix est fixe
l'autre pour commander le tapis suivant la dimension souhaitée ne pas
dépasser pour la longueur 3 fois la largeur, le prix est au mètre carré.
Toujours spécifier les dimensions.
Exemple pour un tapis avec rampe intégrée de 1m x 1,5 m
(complets et assemblés) : Bords sensibles / Tapis sensibles Catégorie 3, jusqu’a PL d
Le principe de détection est basée sur la capacité du relais à détecter un
Commander la référence 2TLA076301R0600 1,5 m² court circuit entre les deux voies., lors de l'appuis sur le bord sensible
(préciser la dimension ici 1 m x 1,5 m)
un court circuit est provoqué entre les deux voies du relais de sécurité
1 forfait coût de production 2TLA076301R0200 provoquant la retombée des contacts, le relais doit être adapté à ce mode
de fonctionnement (tout les relais de sécurité ABB le sont).
ABB Marché industrie | 1/39
