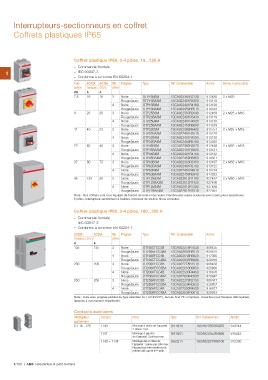

Page 114 - Residentiel

Interrupteurs-sectionneurs en coffret
Coffrets plastiques IP65

Coffret plastique IP65, 3-4 pôles, 16...125 A

– Commande frontale

1 – IEC 60947-3

– Conforme à la norme EN 60204-1.

Puis- AC22A AC23A Nb Poignée Type Réf. Commerciale Article Entrée / sortie câble
sance Tension ≤ 415 V pôles

kW A A

7.5 16 16 3 Noire OTP16B3M 1SCA022383R2130 912485 2 x M20

Rouge/jaune OTP16BA3M 1SCA022401R3350 913118

4 Noire OTP16B4M 1SCA022401R4160 913126

Rouge/jaune OTP16BA4M 1SCA022459R6510 914318

9 25 20 3 Noire OTP25B3M 1SCA022383R2640 912489 2 x M25 + M16

Rouge/jaune OTP25BA3M 1SCA022401R3430 913119

4 Noire OTP25B4M 1SCA022401R4320 913128

Rouge/jaune OTP25BA4M 1SCA022459R6600 914319

11 40 23 3 Noire OTP32B3M 1SCA022389R8400 912751 2 x M25 + M16

Rouge/jaune OTP32BA3M 1SCA022401R3510 913120

4 Noire OTP32B4M 1SCA022401R4590 913130

Rouge/jaune OTP32BA4M 1SCA022459R6780 914320

22 63 45 3 Noire OTP45B3M 1SCA022383R3020 912493 2 x M32 + M16

Rouge/jaune OTP45BA3M 1SCA022401R3600 913121

4 Noire OTP45B4M 1SCA022401R4750 913132

Rouge/jaune OTP45BA4M 1SCA022459R6860 914321

37 80 75 3 Noire OTP63B3M 1SCA022383R3450 912497 2 x M32 + M16

Rouge/jaune OTP63BA3M 1SCA022401R3780 913122

4 Noire OTP63B4M 1SCA022401R4910 913134

Rouge/jaune OTP63BA4M 1SCA022459R6940 914322

45 125 90 3 Noire OTP125B3M 1SCA022812R7180 927487 2 x M50 + M16

Rouge/jaune OTP125BA3M 1SCA022812R7420 927490

4 Noire OTP125B4M 1SCA022812R7260 927488

Rouge/jaune OTP125BA4M 1SCA022812R7510 927491

Note : Nos coffrets sont tous équipés de bornes de terre et de neutre. Nombreuses autres solutions avec interrupteur-sectionneur
6 pôles, interrupteur-sectionneur à fusibles, inverseur de source. Nous consulter.

Coffret plastique IP65, 3-4 pôles, 160...250 A

– Commande frontale
– IEC 60947-3
– Conforme à la norme EN 60204-1.

AC22A AC23A Nb Poignée Type Réf. Commerciale Article

Tension ≤ 415 V pôles

AA

135 125 3 Noire OT160EFCC3B 1SCA022278R7030 906435

NO I Rouge/jaune OT160EFCC3BA 1SCA022833R6510 928915

O OFF

4 Noire OT160EFCC4B 1SCA022548R6620 917395

Rouge/jaune OT160EFCC4BA 1SCA022833R6690 928916

200 200 3 Noire OT200KFCC3B 1SCA022278R1510 906438

Rouge/jaune OT200KFCC3BA 1SCA022833R9950 928936

4 Noire OT200KFCC4B 1SCA022530R4450 916876

Rouge/jaune OT200KFCC4BA 1SCA022834R0530 928942

250 250 3 Noire OT250KFCC3B 1SCA022278R2150 906441

Rouge/jaune OT250KFCC3BA 1SCA022834R0020 928937

4 Noire OT250KFCC4B 1SCA022530R4530 916877

Rouge/jaune OT250KFCC4BA 1SCA022834R0610 928943

Note : Livré avec poignée pistolet de type sélecteur (0-1 et ON/OFF), bornes N et PE comprises. Ouverture pour flasques défonçables,

flasques à commander séparément.

Contacts auxiliaires

Interrupteur Contact Nota Type Réf. Commerciale Article
sectionneur 1 NO
OT 16...125 Montage à droite de l'appareil. OA1G10 1SCA022353R4970 910244
1SCA022353R4890 910243
2 pièces max. 1SCA022379R8100 912330

1 NF Montage à gauche OA1G01
de l'appareil. 2 pièces max.

1 NO + 1 NF Montage des 2 côtés de OA2G11

l'appareil. 1 pièce par côté max.

Ne peut pas être monté sur le

même coté que le 4ème pôle.

1/100 | ABB Résidentiel et petit tertiaire
