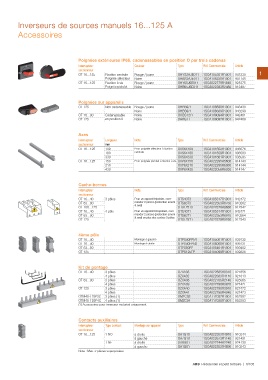

Inverseurs de sources manuels 16...125 A
Accessoires

Poignées extérieures IP65, cadenassables en position O par trois cadenas

I Interrupteur Couleur Type Réf. Commerciale Article
ON sectionneur
OT 16...125 Fixation centrale Rouge / jaune OHYS2AJE011 1SCA105301R1001 941230 1
O Poignée sélecteur Noire OHBS2AJE011 1SCA105220R1001 941145
OFF OT 16...125 Rouge / jaune OHY65J6E011 1SCA022779R1840 925375
Fixation à vis Noire OHB65J6E011 1SCA022383R2480 912487
Poignée pistolet

Poignées sur appareils

OT 125 Non cadenassable Rouge / jaune OHRS9/1 1SCA108690R1001 943430
Noire OHBS9/1 1SCA108689R1001 943299
OT 16...80 Cadenassable Noire OHBS12/1 1SCA109094R1001 942481
OT 125 en position 0 Noire OHBS11 1SCA109092R1001 942469

Axes Longueur Nota Type Réf. Commerciale Article
mm
Interrupteur Pour poignée sélecteur à fixation OXS6X109 1SCA101652R1001 936576
sectionneur 109 centrale OXS6X180 1SCA101659R1001 936583
OT 16...125 180 1SCA101661R1001 936585
330 OXS6X330 1SCA022295R5600 914143
OT 16...125 150 1SCA022295R6080 914144
210 Pour poignée pistolet à fixation à vis OXP6X150 1SCA022056R6030 914147
430
OXP6X210

OXP6X430

Cache-bornes

Interrupteur Nota Type Réf. Commerciale Article
sectionneur
3 pôles Pour un appareil tripolaire, com- OTS40T3 1SCA105317R1001 942472
OT 16...40 4 pôle mander 2 pièces (protection amont OTS63T3 1SCA022353R6750 910262
OT 63...80 & aval) OTS125T3 1SCA022379R9680 912342
OT 100...125 OTS40T1 1SCA105314R1001 942471
OT 16...40 Pour un appareil tétrapolaire, com- OTS63T1 1SCA022353R6910 910264
OT 63...80 mander 2 pièces (protection amont OTS125T1 1SCA022379R9760 912343
OT 125 & aval) en plus des caches 3 pôles

4ème pôle Montage à gauche OTPS40FPN1 1SCA105001R1001 939132
Montage à droite OTPS40FPN2 1SCA105000R1001 939131
OT 16...40 OTPS80FP 1SCA105461R1001 939402
OT 16...40 OTPS125FP 1SCA105099R1001 939226
OT 63...80
OT 125

Kit de pontage

OT 16...40 3 pôles OZXA33 1SCA022685R0310 921856
OZXA32 1SCA022683R4110 921813
4 pôles OZXA38 1SCA022785R2140 925565
OZXA39 1SCA022790R3820 927471
OT 63...80 3 pôles OZXA40 1SCA022790R3910 927472
OZXA41 1SCA022790R4040 927473
4 pôles OMZC03 1SCA117037R1001 952582
OMZC04 1SCA117038R1001 952583
OT 125 3 pôles

4 pôles

OTM40-125F3C 3 pôles (1)

OTM40-125F4C 4 pôles (1)

(1) Accessoires pour inverseur motorisé uniquement.

Contacts auxiliaires

Interrupteur Type contact Montage sur appareil Type Réf. Commerciale Article
sectionneur 1 NO
OT 16...125 à droite OA1G10 1SCA022353R4970 910244
à gauche OA7G10 1SCA022673R1140 921491
1 NF à droite OA8G01 1SCA022744R2240 924130
à gauche OA1G01 1SCA022353R4890 910243

Note : Max. 2 pièces superposées.
