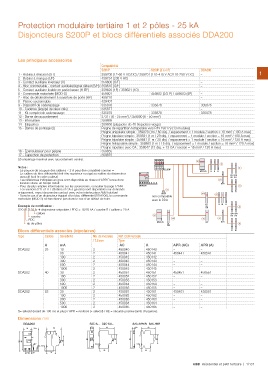

Protection modulaire tertiaire 1 et 2 pôles - 25 kA
Disjoncteurs S200P et blocs différentiels associés DDA200
Les principaux accessoires
Compatibilité
S201P S200P (2 à 4 P) DDA200 1
1 - Bobine à émission (ST) 359700 (12-60 V AC/DC) / 359701 (110-415 V AC/110-250 V DC) –
2 - Bobine à manque (UR) 459734 (230 V AC) –
3 - Contact auxiliaire inverseur (H) 359600 (O/F) –
4 - Bloc commutable - contact auxiliaire/signal défaut (S/H) 359610 (O/F) –
5 - Contact auxiliaire fixable en partie basse (H-BF) 359620 (1F) / 359621 (1O) –
6 - Commande motorisée (MOD-S) 459801 459802 (2/3 P) / 459803 (4P) –
7 - Bloc de déclenchement à ouverture de porte (BP) 459710 –
8 - Platine sectionnable 429407 –
9 - Dispositif de cadenassage 335876 335876 335876
10 - Cadenas (équipé de deux clés) 335877 –
11 - Kit complet de cadenassage 335878 335878 335878
12 - Borne de raccordement 27317 (6 - 25 mm²) / 359890 (6 - 50 mm²)
13 - Intercalaire 359895
14 - Etiquettes 359880 (plaquette de 40 étiquettes vierge)
15 - Barres de pontage (3) Peigne de répartition tetrapolaire vers P/N 190179 (13 modules)
Peigne unipolaire simple : 359820 (1m / 60 disj. / espacement = 1 module / section = 10 mm² / 100 A max)
Peigne bipolaire simple : 359831 (1 m / 29 disj. / espacement = 1 module / section = 10 mm² / 100 A max)
Peigne tripolaire simple : 359841 (1 m / 20 disj. / espacement = 1 module / section = 16 mm² / 120 A max)
Peigne tetrapolaire simple : 359863 (1 m / 15 disj. / espacement = 1 module / section = 16 mm² / 120 A max)
Peigne tripolaire avec CA : 359847 (13 disj. + 13 CA / section = 16 mm² / 120 A max)
16 - Epanouisseur pour peigne 359855
17 - Capuchon de protection 359875
(3) ampérage maximal avec raccordement central. 6
Notes : S220000P 3 4
- Le pouvoir de coupure des calibres ≤ 2 A peut être considéré comme ∞ MOD-S H H H
- Le calibre du bloc différentiel doit être supérieur ou égal au calibre du disjoncteur DDA200 S/H S/H
3 (H) (H)
associé (voir le code couleur) 5 S/H
- Les références indiquées en gras sont disponible au niveau d'ABB France donc 3
H-BF 1/2 3 HH
livrables dans un temps réduit
- Pour de plus amples informations sur les accessoires, consulter la page 1/144 non compatible
- Les versions STL et H-L (Bobine et CA à gauche) sont disponibles sur demande avec le DDA
uniquement, merci de prendre contact avec votre interlocuteur ABB habituel
- Dans le cas d'un disjoncteur équipé d'un bloc différentiel (DDA200), la commande
motorisée (MOD-S) ne fonctionne pas dans le cas d'un défaut de terre.
Exemple de codification : ST HH H
S201P B 20 A ➔ disjoncteur unipolaire / PDC = 15/25 kA / courbe B / calibre = 20 A ou
UR 4
calibre
courbe 6 1/2 7 4 S/H S/H
PDC MOD-S BP S/H (H) (H)
ST
nb de pôles ou 3
UR
Blocs différentiels associés (bipolaires) HH
Type Calibre Sensibilité Nb. de modules Réf. Commerciale
17.5 mm Type
A mA AC A APR (AC) APR (A)
DDA202 25 10 2 450040 450140 – –
450441 450541
30 2 450041 450141 – –
– –
100 2 450042 450142 – –
– –
300 2 450043 450143 450451 450551
– –
500 2 450044 450144 – –
– –
1000 2 450045 450145 – –
450461 450561
DDA202 40 30 2 450051 450151 – –
– –
100 2 450052 450152 – –
– –
300 2 450053 450153
500 2 450054 450154
1000
2 450055 450155
DDA202 63 30 2 450061 450161
100 2 450062 450162
300 2 450063 450163
500 2 450064 450164
1000 2 450065 450165
S= sélectif (retard de 100 ms et plus) / APR = renforcé (≠ sélectif) / AE = sécurité positive (arrêt d'urgence).
Dimensions mm 69 S2C-A... S2C-UA... S2C-S/H6R S2C-H6R
DDA202 17.5 69 8.8 69
35 34.5
93
85
45
85
45
85
45
9.7 6.8 6.8
17.5 6.8 44 44
17.5 8.75 44
