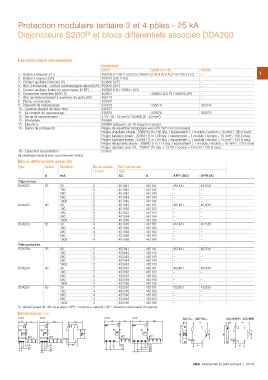

P. 153
Protection modulaire tertiaire 3 et 4 pôles - 25 kA
Disjoncteurs S200P et blocs différentiels associés DDA200
Les principaux accessoires
Compatibilité
S201P S200P (2 à 4 P) DDA200 1
1 - Bobine à émission (ST) 359700 (12-60 V AC/DC) / 359701 (110-415 V AC/110-250 V DC) –
2 - Bobine à manque (UR) 459734 (230 V AC) –
3 - Contact auxiliaire inverseur (H) 359600 (O/F) –
4 - Bloc commutable - contact auxiliaire/signal défaut (S/H) 359610 (O/F) –
5 - Contact auxiliaire fixable en partie basse (H-BF) 359620 (1F) / 359621 (1O) –
6 - Commande motorisée (MOD-S) 459801 459802 (2/3 P) / 459803 (4P) –
7 - Bloc de déclenchement à ouverture de porte (BP) 459710 –
8 - Platine sectionnable 429407 –
9 - Dispositif de cadenassage 335876 335876 335876
10 - Cadenas (équipé de deux clés) 335877
11 - Kit complet de cadenassage 335878 335878 335878
12 - Borne de raccordement 27317 (6 - 25 mm²) / 359890 (6 - 50 mm²)
13 - Intercalaire 359895
14 - Etiquettes 359880 (plaquette de 40 étiquettes vierge)
15 - Barres de pontage (3) Peigne de répartition tetrapolaire vers P/N 190179 (13 modules)
Peigne unipolaire simple : 359820 (1m / 60 disj. / espacement = 1 module / section = 10 mm² / 100 A max)
Peigne bipolaire simple : 359831 (1 m / 29 disj. / espacement = 1 module / section = 10 mm² / 100 A max)
Peigne tripolaire simple : 359841 (1 m / 20 disj. / espacement = 1 module / section = 16 mm² / 120 A max)
Peigne tetrapolaire simple : 359863 (1 m / 15 disj. / espacement = 1 module / section = 16 mm² / 120 A max)
Peigne tripolaire avec CA : 359847 (13 disj. + 13 CA / section = 16 mm² / 120 A max)
16 - Capuchon de protection 359875
(3) ampérage maximal avec raccordement central.
Blocs différentiels associés
Type Calibre Sensibilité Nb. de modules Réf. Commerciale
17.5 mm Type
A mA AC A APR (AC) APR (A)
Tripolaires 25 30 2 451041 451141 451441 451541
DDA203 100 – –
300 – –
500 2 451042 451142 – –
1000 – –
30 2 451043 451143 451451 451551
100 – –
300 2 451044 451144 – –
500 – –
1000 2 451045 451145 – –
30 451461 451561
DDA203 40 100 2 451051 451151 – –
300 – –
500 2 451052 451152 – –
1000 – –
2 451053 451153
452441 452541
2 451054 451154 – –
– –
2 451055 451155 – –
– –
DDA203 63 4 451061 451161 452451 452551
– –
4 451062 451162 – –
– –
4 451063 451163 – –
452461 452561
4 451064 451164 – –
– –
4 451065 451165 – –
– –
Tétrapolaires
DDA204 25 30 2 452041 452141
100 2 452042 452142
300 2 452043 452143
500 2 452044 452144
1000 2 452045 452145
DDA204 40 30 2 452051 452151
100 2 452052 452152
300 2 452053 452153
500 2 452054 452154
1000 2 452055 452155
DDA204 63 30 4 452061 452161
100 4 452062 452162
300 4 452063 452163
500 4 452064 452164
1000
4 452065 452165
S= sélectif (retard de 100 ms et plus) / APR = renforcé (≠ sélectif) / AE = sécurité positive (arrêt d'urgence).
Dimensions mm
DDA203 DDA204 DDA203 DDA204 S2C-A... S2C-UA... S2C-S/H6R S2C-H6R
70 52 70
35 52 35 69.5 69 69.5 17.5 69 8.8 69
45
85
45
85
45
10.25 10.25 6.8 10.25 10.25 6.8 6.8
17.5 17.5 17.5 17.5 17.5 17.5 17.5 17.5 17.5 17.5 44 44
12.95 4.85 44 26.25 8.75
9.2 17.5 17.5
8.1 8.1 17.5 17.5
9.2 17.5
8.1
