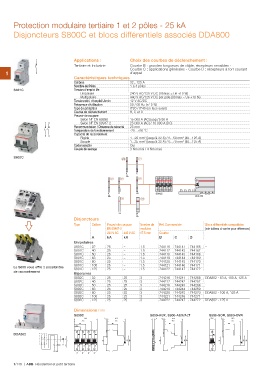

Protection modulaire tertiaire 1 et 2 pôles - 25 kA
Disjoncteurs S800C et blocs différentiels associés DDA800

Applications : Choix des courbes de déclenchement :

Tertiaire et Industrie Courbe B : grandes longueurs de câble, récepteurs sensibles -
Courbe C : applications générales - Courbe D : récepteurs à fort courant
1 d'appel

S801C Caractéristiques techniques

S802C Calibres 32...125 A

Nombre de Pôles 1 à 4 pôles

Tension d'emploi Ue

Unipolaire 240 V AC/125 V DC (Ubmax = Ue +10 %)

Multipolaire 440 V AC/125 V DC par pôle (Ubmax = Ue +10 %)

Tension mini. d'emploi Ubmin 12 V AC/DC

Fréquence d'utilisation 50 / 60 Hz (+/-5 %)

Type de protection IP20 / IP40 (en face avant)

Courbe de déclenchement B, C et D

Pouvoir de coupure

Selon NF EN 60898 15 000 A (AC) jusqu'à 80 A

Selon NF EN 60947-2 25 000 A (AC) / 10 000 A (DC)

Recommandation / Distance de sécurité 25 mm

Température de fonctionnement -25...+60 °C

Capacité de raccordement

Rigide 1...25 mm² (jusqu'à 32 A) / 6...50 mm² (40...125 A)

Souple 1...35 mm² (jusqu'à 32 A) / 6...70 mm² (40...125 A)

Cadenassable Oui

Couple de serrage 3 Nm mini / 4 Nm maxi

2/3 2

HH
ou
S/H

32 3

HH S/H S800C
ou
S/H 1/2 DDA 800

3

S/H ST
ou
UR

Disjoncteurs Pouvoir de coupure Nombre de Réf. Commerciale Blocs différentiels compatibles
EN 60947-2 modules (voir tableau ci-contre pour références)
Type Calibre 240 V AC 440 V AC 17.5 mm Courbe
BC
A kA kA D

Unipolaires

S801C 32 25 – 1.5 744116 744141 744166 –
S801C 40 25 – 1.5 744117 744142 744167
25 – 1.5 744118 744143 744168
S801C 50 25 – 1.5 744119 744144 744169
25 – 1.5 744120 744145 744170
S801C 63 25 – 1.5 744121 744146 744171
25 – 1.5 744122 744147 744172
S801C 80

Le S800 vous offre 2 possibilités S801C 100
de raccordement
S801C 125

Bipolaires

S802C 32 25 25 3 744216 744241 744266 DDA802 - 63 A, 100 A, 125 A
25 25 3 744217 744242 744267
S802C 40 25 25 3 744218 744243 744268 DDA802 - 100 A, 125 A
25 25 3 744219 744244 744269 DDA802 - 125 A
S802C 50 25 25 3 744220 744245 744270
25 25 3 744221 744246 744271
S802C 63 25 25 3 744222 744247 744272
S802C 80
S802C 100
S802C 125

Dimensions mm

S800C S800-AUX, S800-AUX/ALT S800-SOR, S800-OVR

106 6 82.5 96 82.5 26.5 6 82.5
79.5 76.5
53 46 76.5 76.5
26.5
46 46

DDA802 13
24
T

35
45
95
35
45
95
35
45
95

2/1 4/3

1P 2P 3P 4P
