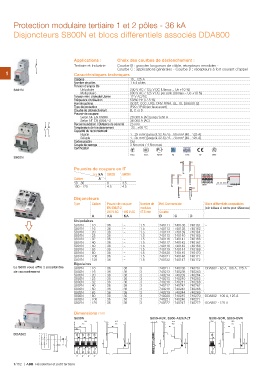

Protection modulaire tertiaire 1 et 2 pôles - 36 kA
Disjoncteurs S800N et blocs différentiels associés DDA800

Applications : Choix des courbes de déclenchement :

Tertiaire et Industrie Courbe B : grandes longueurs de câble, récepteurs sensibles -
Courbe C : applications générales - Courbe D : récepteurs à fort courant d'appel

1 Caractéristiques techniques

S801N Calibres 10...125 A
Nombre de pôles 1 à 4 pôles
S802N Tension d'emploi Ue
240 V AC / 125 V DC (Ubmax = Ue +10 %)
Unipolaire 690 V AC / 125 V DC par pôle (Ubmax = Ue +10 %)
Multipolaire 12 V AC/DC
Tension mini. d'emploi Ubmin 50/60 Hz (+/-5 %)
Fréquence d'utilisation GOST, CCC, LRS, DNV, RINA, GL, UL (S800U) (2)
Homologations IP20 / IP40 (en face avant)
Type de protection B, C et D
Courbe de déclenchement
Pouvoir de coupure 20 000 A (AC) jusqu'à 80 A
Selon NF EN 60898 36 000 A (AC)
Selon NF EN 60947-2 25 mm
Recommandation / Distance de sécurité -25...+60 °C
Température de fonctionnement
Capacité de raccordement 1...25 mm² (jusqu'à 32 A) / 6...50 mm² (40...125 A)
Rigide 1...35 mm² (jusqu'à 32 A) / 6...70 mm² (40...125 A)
Souple Oui
Cadenassable 3 Nm mini / 4 Nm maxi
Couple de serrage
Certification

Rina CCC GOST GL LRS CE DNV

2/3 2

Pouvoirs de coupure en IT

Icu kA S800S S800N HH
A ou
6 4.5 S/H
4.5 4.5
32 3

Calibre HH S/H S800N
ou 1/2
10 - 80 S/H DDA 800
100 - 125
3

Disjoncteurs Pouvoir de coupure Nombre de S/H ST Blocs différentiels compatibles
EN 60947-2 modules ou (voir tableau ci-contre pour références)
Type Calibre 240 V AC 400 V AC 17.5 mm Réf. Commerciale UR
KA KA
A Courbe D
BC

Unipolaires

S801N 10 36 – 1.5 740111 740136 740161 –
S801N 16 36 – 1.5 740113 740138 740163
S801N 20 36 – 1.5 740114 740139 740164
S801N 25 36 – 1.5 740115 740140 740165
S801N 32 36 – 1.5 740116 740141 740166
S801N 40 36 – 1.5 740117 740142 740167
S801N 50 36 – 1.5 740118 740143 740168
S801N 63 36 – 1.5 740119 740144 740169
S801N 80 36 – 1.5 740120 740145 740170
S801N 100 36 – 1.5 740121 740146 740171
S801N 125 36 – 1.5 740122 740147 740172

Bipolaires

Le S800 vous offre 2 possibilités S802N 10 36 36 3 740211 740236 740261 DDA802 - 63 A, 100 A, 125 A
de raccordement S802N 16 36 36 3 740213 740238 740263
S802N 20 36 36 3 740214 740239 740264 DDA802 - 100 A, 125 A
S802N 25 36 36 3 740215 740240 740265 DDA802 - 125 A
S802N 32 36 36 3 740216 740241 740266
S802N 40 36 36 3 740217 740242 740267
S802N 50 36 36 3 740218 740243 740268
S802N 63 36 36 3 740219 740244 740269
S802N 80 36 36 3 740220 740245 740270
S802N 100 36 36 3 740221 740246 740271
S802N 125 36 36 3 740222 740247 740272

Dimensions mm

S800N S800-AUX, S800-AUX/ALT S800-SOR, S800-OVR

106 6 82.5 96 82.5 26.5 6 82.5
79.5 76.5
53 46 76.5 76.5
26.5
46 46

DDA802 13

T

24 35
45
95
35
45
95
35
45
95

2/1 4/3

1P 2P 3P 4P

1/152 | ABB Résidentiel et petit tertiaire
