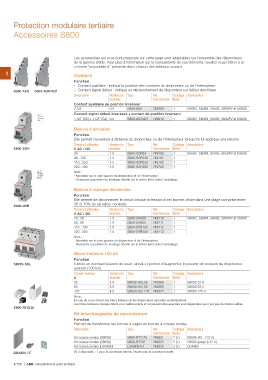

Protection modulaire tertiaire
Accessoires S800

Les accessoires qui vous sont proposés sur cette page sont adaptables sur l'ensemble des disjoncteurs
de la gamme S800. Pour plus d'information sur la compatibilité de ces éléments, veuillez vous référer à la
colonne "associable à" présente dans chacun des tableaux suivant.

1 Contacts

S800-AUX S800-AUX/ALT Fonction
– Contact auxiliaire : indique la position des contacts du disjoncteur ou de l'interrupteur
S800-SOR – Contact signal défaut : indique un déclenchement du disjoncteur sur défaut électrique

S800-UVR Description Nombre de Type Réf. Colisage Associable à
modules Commerciale Boîte
S803S-SCL
S800-RT2125 Contact auxiliaire de position inverseur
DDA800-RT
2 O/F 0.5 S800-AUX 749600 1 S800C, S800N, S800S, S800PV et DS800

Contact signal défaut inverseur + contact de position inverseur

1 O/F (SD) + 1 O/F (CA) 0.5 S800-AUX/ALT 749610 1 S800C, S800N, S800S, S800PV et DS800

Bobine à émission

Fonction
Elle permet l'ouverture à distance du disjoncteur ou de l'interrupteur lorsqu'on lui applique une tension

Tension d'utilisation Nombre de Type Réf. Colisage Associable à
V AC / DC modules Commerciale Boîte S800C, S800N, S800S, S800PV et DS800
24 S800-SOR24
48...130 1.5 S800-SOR130 749700 1
110...250 1.5 S800-SOR250 749701 1
220...400 1.5 S800-SOR400 749702 1
1.5 749703 1

Nota :
- Montable sur le coté gauche du disjoncteur et de l'interrupteur
- Respecter la position de montage décrite sur la notice livrée dans l'emballage.

Bobine à manque de tension

Fonction
Elle permet de déconnecter le circuit lorsque la tension à ses bornes chute dans une plage comprise entre
35 et 70% de sa valeur nominale

Tension d'utilisation Nombre de Type Réf. Colisage Associable à
V AC / DC modules Commerciale Boîte S800C, S800N, S800S, S800PV et DS800
24...36 S800-UVR36
48...60 1.5 S800-UVR60 749710 1
110...130 1.5 S800-UVR130 749711 1
220...250 1.5 S800-UVR250 749712 1
1.5 749713 1

Nota :
- Montable sur le coté gauche du disjoncteur et de l'interrupteur
- Respecter la position de montage décrite sur la notice livrée dans l'emballage.

Blocs limiteurs 100 kA

Fonction
Il limite un éventuel courant de court-circuit et permet d'augmenter le pouvoir de coupure du disjoncteur
associé (100 kA)

Courant nominal Nombre de Type Réf. Colisage Associable à
A modules Commerciale Boîte
32 S803S-SCL32 S803S 32 A
63 4.5 S803S-SCL63 748366 1 S803S 63 A
125 4.5 S803S-SCL125 748369 1 S803S 125 A
4.5 748372 1

Nota :
En cas de court-circuit, les blocs limiteurs et les disjoncteurs associés se déclenchent.
Les blocs limiteurs correspondent à un calibre précis et ne peuvent être associés à un disjoncteur qui n'est pas du même calibre.

Kit interchangeable de raccordement

Fonction
Permet de transformer les bornes à cages en bornes à cosses rondes

Description Type Réf. Colisage Associable à
Commerciale Boîte
Kit cosses rondes (S800S) S800-RT2125 749831 2 (1) S800S (40...125 A)
Kit cosses rondes (S800S) S800-RT232 749832 2 (1) S800S (jusqu'à 32 A)
Kit cosses rondes (DDA800) DDA800-RT 749833 2 (1) DDA800

(1) 2 dispositifs : 1 pour la connexion amont, l'autre pour la connexion avale.
