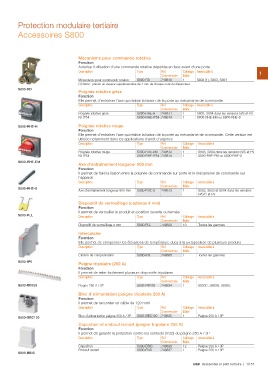

P. 171
Protection modulaire tertiaire
Accessoires S800
Mécanisme pour commande rotative
Fonction
Autorise l'utilisation d'une commande rotative déportée en face avant d'une porte
Description Type Réf. Colisage Associable à 1
Commerciale Boîte
Mécanisme pour commande rotative S800-RD 749810 1 S802 (1), S803, S804
(1) S802 : prévoir un espace supplémentaire de 1 mm de chaque coté du disjoncteur.
S800-RD Poignée rotative grise
S800-RHE-H
S800-RHE-EM Fonction
S800-RHE-S
S800-PLL Elle permet d'entraîner l'axe qui réalise la liaison de la porte au mécanisme de commande
S800-IP9 Description Type Réf. Colisage Associable à
S803-BB250
S803-BBC120 Commerciale Boîte
S803-BBIC
Poignée rotative grise S800-RHE-H 749811 1 S803, S804 dans les versions N/S et PV
Kit IP54 S800-RHE-IP54 749814 1 S800-RHE-EM ou S800-RHE-S
Poignée rotative rouge
Fonction
Elle permet d'entraîner l'axe qui réalise la liaison de la porte au mécanisme de commande. Cette version est
utilisée notamment dans les applications d'arrêt d'urgence
Description Type Réf. Colisage Associable à
Commerciale Boîte
Poignée rotative rouge S800-RHE-EM 749812 1 S803, S804 dans les versions N/S et PV
Kit IP54 S800-RHE-IP54 749814 1 S800-RHE-EM ou S800-RHE-S
Axe d'entraînement longueur 500 mm
Fonction
Il permet de faire la liaison entre la poignée de commande sur porte et le mécanisme de commande sur
l'appareil
Description Type Réf. Colisage Associable à
Commerciale Boîte
Axe d'entraînement longueur 500 mm S800-RHE-S 749813 1 S802, S803 et S804 dans les versions
N/S/C et PV
Dispositif de verrouillage (cadenas 4 mm)
Fonction
Il permet de verrouiller le produit en position ouverte ou fermée
Description Type Réf. Colisage Associable à
Boîte Toutes les gammes
Commerciale 10
Dispositif de verrouillage 4 mm S800-PLL 749820
Intercalaire
Fonction
Elle permet de compenser les élévations de température dues à la juxtaposition de plusieurs produits
Description Type Réf. Colisage Associable à
Commerciale Boîte
Cloison de compensation S800-IP9 749800 1 Toutes les gammes
Peigne tripolaire (250 A)
Fonction
Il permet de relier facilement plusieurs dispositifs tripolaires
Description Type Réf. Colisage Associable à
Boîte
Commerciale 1 S803C, S803N, S803S
Peigne 250 A / 3P S803-BB250 749834
Bloc d'alimentation (peigne tripolaire 250 A)
Fonction
Il permet de raccorder un câble de 120 mm²
Description Type Réf. Colisage Associable à
Boîte
Commerciale 1 Peigne 250 A / 3P
Bloc d'alimentation peigne 250 A / 3P S803-BBC120 749835
Capuchon et embout isolant (peigne tripolaire 250 A)
Fonction
Il permet de garantir la protection contre les contacts (IP20) du peigne 250 A / 3P
Description Type Réf. Colisage Associable à
Commerciale Boîte
Capuchon S800-BBIC 749836 12 Peigne 250 A / 3P
Embout isolant S800-END 749837 1 Peigne 250 A / 3P
ABB Résidentiel et petit tertiaire | 1/157
