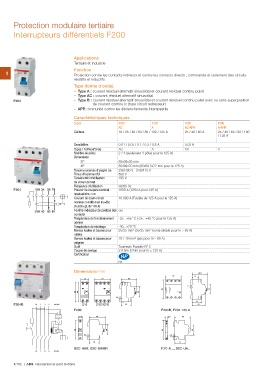

Protection modulaire tertiaire
Interrupteurs différentiels F200

1 Applications
Tertiaire et industrie
F202
Fonction
F204 Protection contre les contacts indirects et contre les contacts directs ; commande et isolement des circuits
résistifs et inductifs.

Type (forme d'onde)
– Type A : courant résiduel alternatif sinusoïdal et courant résiduel continu pulsé
– Type AC : courant résiduel alternatif sinusoïdal
– Type B : courant résiduel alternatif sinusoïdal et courant résiduel continu pulsé avec ou sans superposition

de courant continu Ic (type circuit redresseur)
– APR : immunité contre les déclenchements intempestifs

Caractéristiques techniques

Types F200 F200 F200 F200
Calibres AC A AC-APR
16 / 25 / 40 / 63 / 80 / 100 / 125 A 25 / 40 / 63 A A-APR
25 / 40 / 63 / 80 / 100
/ 125 A

Sensibilités 0.01 / 0.03 / 0.1 / 0.3 / 0.5 A 0.03 A

Types / Forme d'onde AC A AC A
Nombre de pôles 2 / 4 (seulement 4 pôles pour le 125 A)
Dimensions

2P 85x69x35 mm

4P 85x69x70 mm (85x69.5x72 mm pour le 125 A)

Tension nominale d'emploi Ue 230/400 V - 240/415 V
Tenue d'isolement Ui 500 V
Tension mini d'utilisation 195 V
du circuit de test
50/60 Hz
Fréquence d'utilisation 1000 A (1250 A pour 125 A)
Pouvoir de coupure nominal

résiduel IΔm = Im

Courant de court-circuit 10 000 A (Fusible de 125 A pour le 125 A)

nominal conditionnel Inc=IΔc

(Fusible gL de 100 A)

Fenêtre indicateur de position des oui

contacts

Température de fonctionnement -25...+55 °C (-25...+40 °C pour le 125 A)

admise

Température de stockage -40...+70 °C

Bornes hautes et basses pour 25/25 mm² (35/35 mm² borne simple pour In > 63 A)

câbles

Bornes hautes et basses pour 10 / 10 mm² (pas pour In ≥ 80 A)

peignes

Outil Tournevis Pozidriv N° 2

Couple de serrage 2.8 Nm (3 Nm pour In = 125 A)

Certification

NF

Dimensions mm 69 69.5
72 31
35 70
6

88
85
45

85
45

F204B N 1 3 5 Entrée 17.5 17.5 17.5 17.5 6.8 44
44 60
F200
69 F204B, F204 125 A
17.5
8.8 69

T

85
45
85
45

6.8 6.8
44 44

S2C-H6R, S2C-S/H6R F2C-A..., S2C-UA...

N 2 4 6 Sortie
