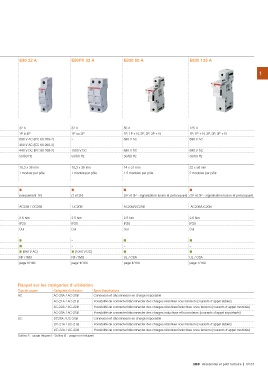

E90 32 A E90PV 32 A E930 50 A E930 125 A

1

32 A 32 A 50 A 125 A
1P à 4P 1P ou 2P 1P, 1P + N, 2P, 3P, 3P + N 1P, 1P + N, 2P, 3P, 3P + N
690 V AC (IEC 60 269-2) – 690 V AC 690 V AC
400 V AC (IEC 60 269-3)
440 V DC (IEC 60 269-2) 1000 V DC 690 V DC 690 V DC
50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz

10,3 x 38 mm 10,3 x 38 mm 14 x 51 mm 22 x 58 mm
1 module par pôle 1 module par pôle 1.5 modules par pôle 2 modules par pôle

■ ■ ■■
(uniquement 1P) (1 et 2P) (1P et 3P - signalisation fusion et précoupure) (1P et 3P - signalisation fusion et précoupure)

AC22B / DC20B DC20B AC20B/DC20B AC20B/DC20B

2.5 Nm 2.5 Nm 2.5 Nm 2.5 Nm
IP20 IP20 IP20 IP20
Oui Oui Oui Oui

■ – ■ ■
■ – – –
■ (690 V AC) ■ (1000 V DC) ■ ■
NF / IMQ NF / IMQ UL / CSA UL / CSA
page 1/168 page 1/168 page 1/168 page 1/168

Rappel sur les catégories d'utilisation

Type de courant Catégories d'utilisation Types d'applications
AC AC-20A / AC-20B Connexion et déconnexion en charge impossible

AC-21A / AC-21B Possibilité de connecter/déconnecter des charges résistives sous tension (courants d'appel faibles)

AC-22A / AC-22B Possibilité de connecter/déconnecter des charges résistives/inductives sous tension (courants d'appel modérés)

AC-23A / AC-23B Possibilité de connecter/déconnecter des charges inductives et/ou moteurs (courants d'appel importants)

DC DC20A / DC-20B Connexion et déconnexion en charge impossible

DC-21A / DC-21B Possibilité de connecter/déconnecter des charges résistives sous tension (courants d'appel faibles)

DC-22A / DC-22B Possibilité de connecter/déconnecter des charges résistives/inductives sous tension (courants d'appel modérés)

Suffixe A : usage fréquent - Suffixe B : usage non fréquent

ABB Résidentiel et petit tertiaire | 1/167
