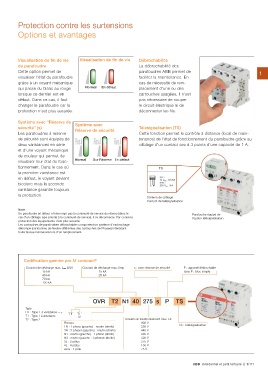

Protection contre les surtensions
Options et avantages

Visualisation de fin de vie Visualisation de fin de vie Débrochabilité 1
du parafoudre La débrochabilité des
Cette option permet de Normal En défaut parafoudres ABB permet de
visualiser l’état du parafoudre faciliter la maintenance. En
grâce à un voyant mécanique cas de nécessité de rem-
qui passe du blanc au rouge placement d’une ou des
lorsque ce dernier est en cartouches usagées, il n’est
défaut. Dans ce cas, il faut pas nécessaire de couper
changer le parafoudre car la le circuit électrique ni de
protection n’est plus assurée. déconnecter les fils.

Système avec “Réserve de Système avec Télésignalisation (TS)
sécurité” (s) Réserve de sécurité Cette fonction permet le contrôle à distance (local de main-
Les parafoudres à reserve tenance) de l’état de fonctionnement du parafoudre grâce au
de sécurité sont équipés de Normal Sur Réserve En défaut câblage d’un contact sec à 3 points d’une capacité de 1 A.
deux varistances en série
et d'une voyant mécanique Schéma de câblage
de couleur qui permet de Contact de télésignalisation
visualiser leur état de fonc-
tionnement. Dans le cas où
la première varistance est
en défaut, le voyant devient
bicolore mais la seconde
varistance garantie toujours
la protection.

Note Parafoudre équipé de
Un parafoudre en défaut n’interrompt pas la continuité de service du réseau (dans le l’option télésignalisation
cas d’un câblage type priorité à la continuité de service), il se déconnecte. Par contre la
protection des équipements n’est plus assurée.
Les cartouches de parafoudres débrochables comportent un système d’embrochage
détrompé (cartouches de Neutre différentes des cartouches de Phases) interdisant
toute fausse manoeuvre lors d’un remplacement.

Codification gamme pro M compact®

Courant de décharge max. Imax 8/20 Courant de décharge max. Iimp s : avec réserve de sécurité P : appareil débrochable
15 kA 15 kA sans P : bloc simple
40 kA 25 kA
70 kA
120 kA

OVR T2 N1 40 275 s P TS

Type

HL : Type 1 à varistance —> HL T1
T1 : Type 1 à éclateurs T2

T2 : Type 2 Tension de fonctionnement max. Uc
660 V
Réseau 550 V TS : Télésignalisation
440 V
1N : 1 phase (gauche) - neutre (droite) 385 V
320 V
3N : 3 phases (gauche) - neutre (droite) 275 V
150 V
N1 : neutre (gauche) - 1 phase (droite) 75 V

N3 : neutre (gauche - 3 phases (droite)

3L : 3 pôles

4L : 4 pôles

sans : 1 pôle
