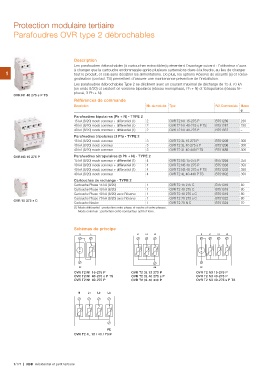

Protection modulaire tertiaire
Parafoudres OVR type 2 débrochables

1 Description

OVR N1 40 275 s P TS Les parafoudres débrochables (à cartouches extractibles) présentent l’avantage suivant : l’utilisateur n’aura
à changer que la cartouche endommagée après plusieurs surtensions dues à la foudre, au lieu de changer
OVR N3 15 275 P tout le produit, et cela sans décâbler les alimentations. De plus, les options Réserve de sécurité (s) et Télési-
OVR 15 275 s C gnalisation (contact TS) permettent d’assurer une maintenance préventive de l’installation.

Les parafoudres débrochables Type 2 se déclinent avec un courant maximal de décharge de 15 à 70 kA
(en onde 8/20) et existent en versions bipolaires (réseau monophasé, Ph + N) et tétrapolaires (réseau tri-
phasé, 3 Ph + N).

Références de commande Nb. de modules Type Réf. Commerciale Masse
g
Description

Parafoudres bipolaires (Ph + N) - TYPE 2 2 OVR T2 N1 15-275 P B751289 230
15 kA (8/20) mode commun + différentiel (1) 2 OVR T2 N1 40-275 s P TS B751287 230
40 kA (8/20) mode commun + différentiel (1) 2 OVR T2 N1 40-275 P B751337 –
40 kA (8/20) mode commun + différentiel (1)

Parafoudres tripolaires (3 Ph) - TYPE 2 3 OVR T2 3L 15 275 P B751298 300
15 kA (8/20) mode commun 3 OVR T2 3L 40 275 s P B751296 300
40 kA (8/20) mode commun 3 OVR T2 3L 40 440 P TS B751688 300
40 kA (8/20) mode commun

Parafoudres tétrapolaires (3 Ph + N) - TYPE 2

15 kA (8/20) mode commun + différentiel (1) 4 OVR T2 N3 15-275 P B751294 350
OVR T2 N3 40-275 P B751338 350
40 kA (8/20) mode commun + différentiel (1) 4 OVR T2 N3 40-275 s P TS B751292 350
OVR T2 4L 40-440 P TS B751692 350
40 kA (8/20) mode commun + différentiel (1) 4

40 kA (8/20) mode commun 4

Cartouches de rechange - TYPE 2

Cartouche Phase 15 kA (8/20) 1 OVR T2 15 275 C B751316 80
OVR T2 40 275 C B751318 80
Cartouche Phase 40 kA (8/20) 1 OVR T2 40 275 s C B751319 80
OVR T2 70 275 s C B751322 80
Cartouche Phase 40 kA (8/20) avec Réserve 1 OVR T2 70 N C B751324 70

Cartouche Phase 70 kA (8/20) avec Réserve 1

Cartouche Neutre 1

(1) Mode différentiel : protection entre phase et neutre et entre phases.
Mode commun : protection entre conducteur actif et terre.

Schémas de principe L1 L2 L3 N L1 L2 L3

NL

PE PE PE

OVR T2 N1 15-275 P OVR T2 3L 15 275 P OVR T2 N3 15-275 P
OVR T2 N1 40-275 s P TS OVR T2 3L 40 275 s P OVR T2 N3 40-275 P
OVR T2 N1 40-275 P OVR T2 3L 40 440 P OVR T2 N3 40-275 s P TS

N L1 L2 L3

PE

OVR T2 4L 15 / 40 / 70 P
