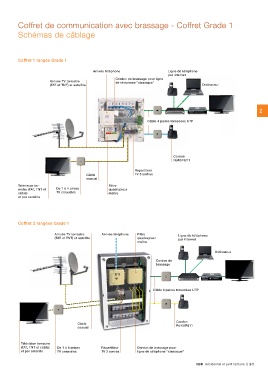

Coffret de communication avec brassage - Coffret Grade 1
Schémas de câblage

Coffret 1 rangée Grade 1

Arrivée téléphone Ligne de téléphone
par internet
Cordon de brassage pour ligne
Arrivée TV terrestre de téléphone "classique" Ordinateur
(TAT et TNT) et satellite

2

Câble 4 paires torsadées UTP

Cordon
RJ45/RJ11

Télévision ter- Câble Répartiteur
restre (TAT, TNT et coaxial TV 3 sorties
câble)
et par satellite De 1 à 4 prises Filtre
TV coaxiales quadrupleur
maître

Coffret 2 rangées Grade 1 Arrivée téléphone Filtre Ligne de téléphone
DTI quadrupleur par internet
Arrivée TV terrestre maître
(TAT et TNT) et satellite

Ordinateur

Cordon de
brassage

Câble 4 paires torsadées UTP

Câble Cordon
coaxial RJ45/RJ11

Télévision terrestre De 1 à 4 prises Répartiteur Cordon de brassage pour
(TAT, TNT et câble) TV coaxiales TV 3 sorties ligne de téléphone "classique"
et par satellite

ABB Résidentiel et petit tertiaire | 2/5
