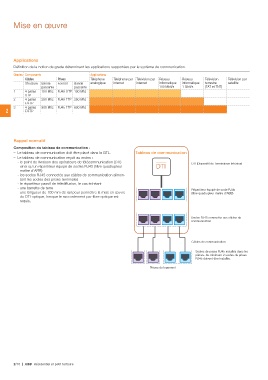

Mise en œuvre

Applications
Définition de la notion de grade déterminant les applications supportées par le système de communication.

Grades Composants Applications

Câbles Prises Téléphone Téléphone par Télévision par Réseau Réseau Télévision Télévision par
informatique terrestre satellite
Structure Bande Format Bande analogique internet internet informatique 1 Gbit/s (TAT et TNT)

passante passante 100 Mbit/s

1 4 paires 100 Mhz RJ45 UTP 100 Mhz

UTP

2 4 paires 250 Mhz RJ45 FTP 250 Mhz

F/FTP

3 4 paires 900 Mhz RJ45 FTP 600 Mhz
F/FTP
2

Rappel normatif Tableau de communication

Composition du tableau de communication : DTI DTI (Dispositif de Terminaison Intérieur)

– Le tableau de communication doit être placé dans la GTL. Répartiteur équipé de socle RJ45
(filtre quadrupleur maître d’ABB)
– Le tableau de communication reçoit au moins :
- le point de livraison des opérateurs de télécommunication (DTI)
ainsi qu’un répartiteur équipé de socles RJ45 (filtre quadrupleur
maître d’ABB)
- les socles RJ45 connectés aux câbles de communication alimen-
tant les socles des prises terminales
- le répartiteur passif de télédiffusion, le cas échéant
- une barrette de terre
- une longueur de 100 mm de rail pour permettre la mise en œuvre
du DTI optique, lorsque le raccordement par fibre optique est
requis.

Socles RJ45 connectés aux câbles de
communication

Câbles de communication

Socles de prises RJ45 installés dans les
pièces. Au minimum 2 socles de prises
RJ45 doivent être installés.

Pièces du logement

2/10 | ABB Résidentiel et petit tertiaire
