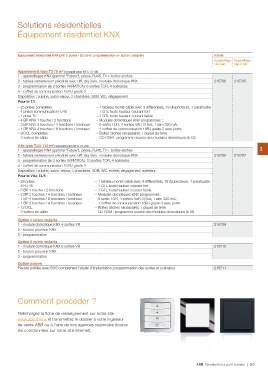

Page 289 - Residentiel

Solutions résidentielles
Équipement résidentiel KNX

Équipement résidentiel KNX prêt à poser - Étude et programmation en atelier comprise Article

Appareillage Appareillage
noir mat blanc mat

Appartement type T3 70 m² Descriptif selon NF C 15-100
1 - appareillages KNX (gamme "Future"), prises, RJ45, TV + boîtes sèches

2 - tableau entièrement précâblé avec diff, disj divis, modules domotique KNX 215706 215705

3 - programmation de 3 sorties VARIATION, 6 sorties TOR, 4 scénarios

4 - coffret de communication 16 RJ grade 3

Disposition : cuisine, salon-séjour, 2 chambres, SDB, WC, dégagement

Pour le T3 :

– 25 prises complètes – 1 tableau monté câblé avec 3 différentiels, 19 disjoncteurs, 1 parafoudre
– 4 prises communication RJ45 – 1 GTL toute hauteur courant fort
– 1 prise TV – 1 GTL toute hauteur courant faible
– 4 BP KNX 1 touche / 2 fonctions – M odules domotiques KNX programmés :
– 3 BP KNX 2 touches / 4 fonctions / lumineux
– 1 BP KNX 4 touches / 8 fonctions / lumineux 6 sortie TOR, 4 sorties VAR 315va, 1 alim 320 mA,
– 9 DCL complètes 1 coffret de communication 16RJ grade 3 avec porte
– 3 sorties de câble – Boîtes sèches nécessaires + piquet de terre
– CD ROM : programme source des modules domotiques (ETS)

Villa type T4/5 110 m² Descriptif selon NF C 15-100 3
1 - appareillages KNX (gamme "Future"), prises, RJ45, TV + boîtes sèches

2 - tableau entièrement précâblé avec diff, disj divis, modules domotique KNX 215708 215707

3 - programmation de 3 sorties VARIATION, 10 sorties TOR, 4 scénarios

4 - coffret de communication 16 RJ grade 3

Disposition : cuisine, salon, séjour, 3 chambres, SDB, WC, entrée, dégagement, extérieur

Pour la Villa T4/5 :

– 28 prises – 1 tableau monté câblé avec 4 différentiels, 19 disjoncteurs, 1 parafoudre
– 5 RJ 45 – 1 GTL toute hauteur courant fort
– 5 BP 1 touche / 2 fonctions – 1 GTL toute hauteur courant faible
– 2 BP 2 touches / 4 fonctions / lumineux – Modules domotiques KNX programmés :
– 1 BP 4 touches / 8 fonctions / lumineux
– 1 BP 2 touches / 4 fonctions / lumineux 9 sortie TOR, 4 sorties VAR 315va, 1 alim 320 mA,
– 12 DCL 1 coffret de communication 16RJ grade 3 avec porte
– 3 sorties de câble – Boîtes sèches nécessaires + piquet de terre
– CD ROM : programme source des modules domotiques (ETS)

Option 4 volets roulants 215709
1 - module domotique KNX 4 sorties VR 215710
2 - bouton poussoir KNX 215711
3 - programmation

Option 8 volets roulants
1 - module domotique KNX 8 sorties VR
2 - bouton poussoir KNX
3 - programmation

Option pieuvre
Pieuvre préfilée avec BUS comprenant l'étude d'implantation, programmation des sorties et scénarios

Comment procéder ?

Téléchargez la fiche de renseignement sur notre site
www.abb.fr/knx et transmettez le dossier à votre ingénieur
de vente ABB ou à l'une de nos agences régionales (toutes
les coordonnées sur notre site internet).

ABB Résidentiel et petit tertiaire | 3/3
