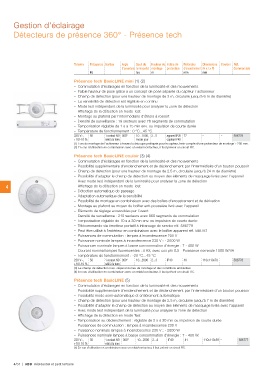

Gestion d'éclairage
Détecteurs de présence 360° - Présence tech

Tension Fréquence Sorties Angle Seuil de Hauteur de Indice de Profondeur Dimensions Couleur Réf.
Hz
d'ouverture luminosité montage protection d'encastrement (H x l x P) Commerciale

lux m mm mm

Présence tech BasicLINE mini (1) (2)

– Commutation d'éclairages en fonction de la luminosité et des mouvements

– Faible hauteur de pose grâce a un concept de pose séparée du capteur / actionneur

– Champ de détection (pour une hauteur de montage de 3 m, circulaire jusqu'à 6 m de diamètre)

– La sensibilité de détection est réglable en continu

– Mode test indépendant de la luminosité pour analyser la zone de détection

– Affichage de la détection en mode Test

– Montage au plafond par l'intermédiaire d'étriers à ressort

– Densité de surveillance : 19 secteurs avec 76 segments de commutation

– Temporisation réglable de 1 s a 15 min env. ou impulsion de courte durée

– Température de fonctionnement : 0 °C...45 °C.

230 V~, 50 1 contact NO 360° 10...1000, 2...5 appareil IP20 77 – – 586776
+10/-10 % relié à la terre mode jour capteur IP40

(1) Lors du montage de l'actionneur à travers la découpe pratiquée pour le capteur, tenir compte d'une profondeur de montage ≥ 205 mm.
(2) En cas d'utilisation en combinaison avec un relais/contacteur, il faut prévoir un circuit RC.

Présence tech BasicLINE couloir (3) (4)

– Commutation d'éclairages en fonction de la luminosité et des mouvements

– Possibilité supplémentaire d'enclenchement et de déclenchement par l'intermédiaire d'un bouton poussoir

– Champ de détection (pour une hauteur de montage de 2.5 m, circulaire jusqu'à 24 m de diamètre)

– Possibilité d'adapter le champ de détection au moyen des éléments de masquage livrés avec l'appareil

– Avec mode test indépendant de la luminosité pour analyser la zone de détection

4 – Affichage de la détection en mode Test

– Détection automatique de passage

– Adaptation automatique de la sensibilité

– Possibilité de montage en combinaison avec des boîtes d'encastrement et de dérivation

– Montage au plafond au moyen du boîtier anti-poussière livré avec l'appareil

– Éléments de réglage accessibles par l'avant

– Densité de surveillance : 215 secteurs avec 860 segments de commutation

– Temporisation réglable de 10 s a 30 mn env. ou impulsion de courte durée

– Télécommande via émetteur portatif à infrarouge de service réf. 586779

– Peut être utilisé à l'extérieur en combinaison avec le boîtier apparent réf. 586781

– Puissances de commutation : lampes à incandescence 230 V

– Puissance nominale lampes à incandescence 230 V : - 2000 W

– Puissances nominale lampes à basse consommation d'énergie : 7 - 400 W

– Courant nominal lampes fluorescentes : 4 AX, avec cos phi 0.5 - Puissance nominale 1000 W/VA

– Température de fonctionnement : -20 °C...45 °C

230 V~, 50 1 contact NO 360° 10...2000 2...3 IP40 48 110x110x70 – 586778

+10/-10 % relié à la terre

(3) Le champ de détection max. dépend du lieu de montage et des conditions ambiantes.

(4) En cas d'utilisation en combinaison avec un relais/contacteur, il faut prévoir un circuit RC.

Présence tech BasicLINE (5)

– Commutation d'éclairages en fonction de la luminosité et des mouvements

– Possibilité supplémentaire d'enclenchement et de déclenchement par l'intermédiaire d'un bouton poussoir

– Possibilité mode semi-automatique et entièrement automatique

– Champ de détection (pour une hauteur de montage de 2.5 m, circulaire jusqu'à 7 m de diamètre)

– Possibilité d'adapter le champ de détection au moyen des éléments de masquage livrés avec l'appareil

– Avec mode test indépendant de la luminosité pour analyser la zone de détection

– Affichage de la détection en mode Test

– Temporisation au déclenchement : réglable de 5 s à 30 min ou impulsion de courte durée

– Puissances de commutation : lampes à incandescence 230 V

– Puissance nominale lampes à incandescence 230 V : - 2000 W

– Puissances nominale lampes à basse consommation d'énergie : 7 - 400 W.

230 V~, 50 1 contact NO 360° 10...2000 2...4 IP40 41 110x110x59 – 586777

+10/-10 % relié à la terre

(5) En cas d'utilisation en combinaison avec un relais/contacteur, il faut prévoir un circuit RC.

4/34 | ABB Résidentiel et petit tertiaire
