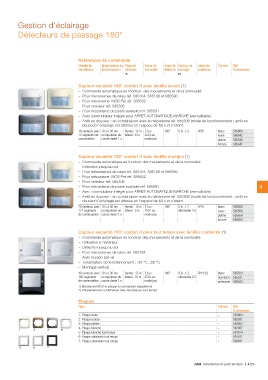

Gestion d'éclairage
Détecteurs de passage 180°

Références de commande

Densité de Temporisation au Plage de Valeur de Angle de Hauteur de Indice de Couleur Réf.
surveillance déclenchement détection luminosité détection montage protection Commerciale

m m

Capteur encastré 180° confort II avec lentille select (1)
– Commande automatique en fonction des mouvements et de la luminosité
– Pour mécanismes de relais réf. 585104, 585106 et 585590
– Pour mécanisme MOS-Fet réf. 585622
– Pour variateur réf. 585306
– Pour mécanisme de poste auxiliaire réf. 585591
– Avec commutateur intégré pour ARRET-AUTOMATIQUE-MARCHE (verrouillable)
– Arrêt en douceur : en combinaison avec le mécanisme réf. 585306 (mode de fonctionnement : arrêt en

douceur) l'éclairage est atténué en l'espace de 60 s et s'éteint.

18 secteurs avec 10 s à 30 mn frontal : 12 m 5 Lux - 180° 0.8...1.2 IP20 blanc 585600
ivoire 585542
72 segments de ou impulsion de latéral : 8 m 250 Lux, platine 585540
bronze 585541
commutation courte durée 1 s mode jour

Capteur encastré 180° confort II avec lentille multiple (1)

– Commande automatique en fonction des mouvements et de la luminosité
– Détection jusqu'au sol
– Pour mécanismes de relais réf. 585104, 585106 et 585590
– Pour mécanisme MOS-Fet réf. 585622

– Pour variateur réf. 585306 4
– Pour mécanisme de poste auxiliaire réf. 585591
– Avec commutateur intégré pour ARRET-AUTOMATIQUE-MARCHE (verrouillable)
– Arrêt en douceur : en combinaison avec le mécanisme réf. 585306 (mode de fonctionnement : arrêt en

douceur) l'éclairage est atténué en l'espace de 60 s et s'éteint.

28 secteurs avec 10 s à 30 mn frontal : 15 m 5 Lux - 180° 0.8...1.2 IP20 blanc 585558
ivoire 585556
112 segments ou impulsion de latéral : 5 m 250 Lux, alternative 2.5 platine 585554
bronze 585555
de commutation courte durée 1 s mode jour

Capteur encastré 180° confort II pour tout temps avec lentille combinée (1)
– Commande automatique en fonction des mouvements et de la luminosité
– Utilisation à l'extérieur
– Détection jusqu'au sol
– Pour mécanismes de relais réf. 585104
– Avec fixation par vis
– Température de fonctionnement : -25 °C...55 °C
– Montage vertical.

40 secteurs avec 10 s à 30 mn frontal : 15 m 5 Lux - 180° 0.8...1.2 IP44 (2) blanc 585534
aluminium 585531
160 segments ou impulsion de latéral : 10 m 250 Lux, alternative 2.5 anthracite 585533

de commutation courte durée 1 s mode jour

1) Mécanisme BCU et plaque à commander séparément
2) Uniquement en combinaison avec les plaques tout temps

1 234 Plaques Couleur Réf.
567 Commerciale
Type – 583064
– 582931
1- Plaque ivoire – 582922
2- Plaque bronze – 582987
3- Plaque platine – 581874
4- Plaque blanche – 581871
5- Plaque blanche tout temps – 586031
6- Plaque anthracite tout temps
7- Plaque aluminium tout temps
