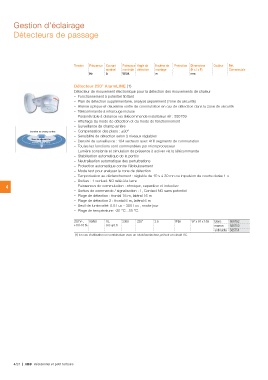

Page 338 - Residentiel

Gestion d'éclairage
Détecteurs de passage

Tension Fréquence Courant Puissance Angle de Hauteur de Protection Dimensions Couleur Réf.
nominal nominale détection montage (H x l x P) Commerciale
W/VA m mm
Hz A

Détecteur 220° AlarmLINE (1)

Détecteur de mouvement électronique pour la détection des mouvements de chaleur

– Fonctionnement à potentiel flottant

– Plan de détection supplémentaire, analysé séparément (zone de sécurité)

– Alarme optique et deuxième sortie de commutation en cas de détection dans la zone de sécurité

– Télécommande à infrarouge incluse

– Paramétrable à distance via télécommande installateur réf : 585759

– Affichage du mode de détection et du mode de fonctionnement

– Surveillance de champ arrière

Contrôle de champ arrière – Compensation des plans : ±30°

Zone de sécurité 6 m – Sensibilité de détection selon 3 niveaux réglables
Portée jusqu'à 16 mm – Densité de surveillance : 104 secteurs avec 416 segments de commutation
– Toutes les fonctions sont commandées par microprocesseur

– Lumière constante et simulation de présence à activer via la télécommande

– Stabilisation automatique de la portée

– Neutralisation automatique des perturbations

– Protection automatique contre l'éblouissement

– Mode test pour analyser la zone de détection

– Temporisation au déclenchement : réglable de 10 s à 30 mn ou impulsion de courte durée 1 s

– Sorties : 1 contact NO relié à la terre

4 – Puissances de commutation : ohmique, capacitive et inductive

– Sorties de commande / signalisation : 1, Contact NO sans potentiel

– Plage de détection : frontal 16 m, latéral 16 m

– Plage de détection 2 : frontal 6 m, latéral 6 m

– Seuil de luminosité: 0.5 Lux - 300 Lux , mode jour

– Plage de température: -25 °C...55 °C.

230 V~, 50/60 10, 2300 220° 2.5 IP55 97 x 97 x 159 blanc 585752
+10/-10 % cos φ 0.6 marron 585753
anthracite 585754

(1) En cas d'utilisation en combinaison avec un relais/contacteur, prévoir un circuit RC.

4/24 | ABB Résidentiel et petit tertiaire
