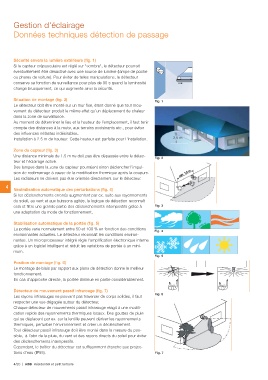

Gestion d'éclairage
Données techniques détection de passage

Sécurité envers la lumière extérieure (fig. 1)
Si le capteur crépusculaire est réglé sur "sombre", le détecteur pourrait
éventuellement être désactivé avec une source de lumière (lampe de poche
ou phares de voiture). Pour éviter de telles manipulations, le détecteur
conserve sa fonction de surveillance pour plus de 90 s quand la luminosité
change brusquement, ce qui augmente ainsi la sécurité.

Situation de montage (fig. 2)                                                      Fig. 1                        Zone de sécur
Le détecteur doit être monté sur un mur fixe, étant donné que tout mou-                                            Portée jusqu
vement du détecteur produit le même effet qu'un déplacement de chaleur
dans la zone de surveillance.                                                              2,5 m
Au moment de déterminer le lieu et la hauteur de l'emplacement, il faut tenir
compte des distances à la route, aux terrains avoisinants etc., pour éviter
des influences néfastes indésirables.
Installation à 2.5 m de hauteur. Cette hauteur est parfaite pour l'installation.

Zone du capteur (fig. 3)                                                           Fig. 2
Une distance minimale de 1.5 m ne doit pas être dépassée entre le détec-
teur et l'éclairage activé.
Des lampes dans la zone du capteur pourraient sinon déclencher l'impul-
sion de redémarrage à cause de la modification thermique après la coupure.
Les radiateurs ne doivent pas être orientés directement sur le détecteur.

4 Neutralisation automatique des perturbations (fig. 4)                            Fig. 3

     Si les déclenchements erronés augmentent par ex. suite aux rayonnements
     du soleil, au vent et aux buissons agités, la logique de détection reconnaît
     cela et filtre une grande partie des déclenchements intempestifs grâce à
     une adaptation du mode de fonctionnement.

Stabilisation automatique de la portée (fig. 5)                                    Fig. 4
La portée varie normalement entre 50 et 100 % en fonction des conditions           Fig. 5
environnantes actuelles. Le détecteur reconnaît les conditions environ-
nantes. Un microprocesseur intégré règle l'amplification électronique interne
grâce à un logiciel intelligent et réduit les variations de portée à un mini-
mum.

Position de montage (fig. 6)
Le montage de biais par rapport aux plans de détection donne le meilleur
fonctionnement.
En cas d'approche directe, la portée diminue en partie considérablement.

Détecteur de mouvement passif infrarouge (fig. 7)                                  Fig. 6
Les rayons infrarouges ne pouvant pas traverser de corps solides, il faut          Fig. 7
respecter une vue dégagée autour du détecteur.
Chaque détecteur de mouvements passif infrarouge réagit à une modifi-
cation rapide des rayonnements thermiques locaux. Des gouttes de pluie
qui se déplacent par ex. sur la lentille peuvent dériver les rayonnements
thermiques, perturber l'environnement et créer un déclenchement.
Tout détecteur passif infrarouge doit être monté dans la mesure du pos-
sible, à l'abri de la pluie, du vent et des rayons directs du soleil pour éviter
des déclenchements intempestifs.
Cependant, le boîtier du détecteur est suffisamment étanche aux projec-
tions d'eau (IP55).
