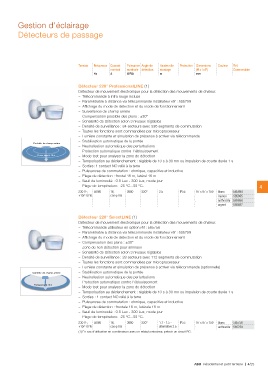

Page 337 - Residentiel

Gestion d'éclairage
Détecteurs de passage

Tension Fréquence Courant Puissance Angle de Hauteur de Protection Dimensions Couleur Réf.
nominal nominale détection montage (H x l x P) Commerciale
W/VA m mm
Hz A

Détecteur 220° ProfessionalLINE (1)

Contrôle de champ arrière Détecteur de mouvement électronique pour la détection des mouvements de chaleur. 4
Portée jusqu'à 16 m – Télécommande à infra rouge incluse
– Paramétrable à distance via télécommande installateur réf : 585759
Contrôle de champ arrière – Affichage du mode de détection et du mode de fonctionnement
Portée jusqu'à 16 m – Surveillance de champ arrière
– Compensation possible des plans : ±30°
– Sensibilité de détection selon 3 niveaux réglables
– Densité de surveillance : 84 secteurs avec 336 segments de commutation
– Toutes les fonctions sont commandées par microprocesseur
– Lumière constante et simulation de présence à activer via télécommande
– Stabilisation automatique de la portée
– Neutralisation automatique des perturbations
– Protection automatique contre l'éblouissement
– Mode test pour analyser la zone de détection
– Temporisation au déclenchement : réglable de 10 s à 30 mn ou impulsion de courte durée 1 s
– Sorties: 1 contact NO relié à la terre
– Puissances de commutation : ohmique, capacitive et inductive
– Plage de détection : frontal 16 m, latéral 16 m
– Seuil de luminosité : 0.5 Lux - 300 Lux, mode jour
– Plage de température: -25 °C...55 °C.

230 V~, 50/60 16, 3680 220° 2.5 IP55 97 x 97 x 159 blanc 585694
+10/-10 % cos φ 0.6 marron 585695
anthracite 585696
argent 585697

Détecteur 220° SelectLINE (1)
Détecteur de mouvement électronique pour la détection des mouvements de chaleur.
– Télécommande utilisateur en option réf : 585756
– Paramétrable à distance via télécommande installateur réf : 585759
– Affichage du mode de détection et du mode de fonctionnement
– Compensation des plans : ±30°
– Zone de non détection pour animaux
– Sensibilité de détection selon 3 niveaux réglables
– Densité de surveillance : 28 secteurs avec 112 segments de commutation
– Toutes les fonctions sont commandées par microprocesseur
– Lumière constante et simulation de présence à activer via télécommande (optionnelle)
– Stabilisation automatique de la portée
– Neutralisation automatique des perturbations
– Protection automatique contre l'éblouissement
– Mode test pour analyser la zone de détection
– Temporisation au déclenchement : réglable de 10 s à 30 mn ou impulsion de courte durée 1 s
– Sorties : 1 contact NO relié à la terre
– Puissances de commutation : ohmique, capacitive et inductive
– Plage de détection : frontale 16 m, latérale 16 m
– Seuil de luminosité : 0.5 Lux - 300 Lux, mode jour
– Plage de température: -25 °C...55 °C.

230 V~, 50/60 16, 3680 220° 1.1 - 1.5 - IP55 97 x 97 x 159 blanc 585756
+10/-10 % cos φ 0.6 alternative 2.5 anthracite 585759

(1) En cas d'utilisation en combinaison avec un relais/contacteur, prévoir un circuit RC.

ABB Résidentiel et petit tertiaire | 4/23
