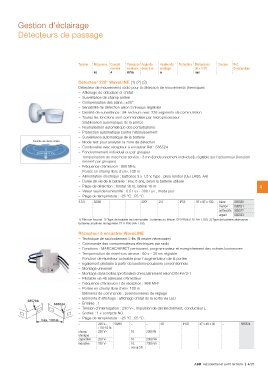

Gestion d'éclairage
Détecteurs de passage

Tension Fréquence Courant Puissance Angle de Hauteur de Protection Dimensions Couleur Réf.
nominal nominale détection montage (H x l x P) Commerciale
W/VA m mm
Hz A

Détecteur 220° WaveLINE (1) (2) (3)

Contrôle de champ arrière Détecteur de mouvements radio pour la détection de mouvements thermiques
Portée jusqu'à 16 m – Affichage de détection et d'état
– Surveillance de champ arrière
– Compensation des plans : ±30° 4
– Sensibilité de détection selon 3 niveaux réglables
– Densité de surveillance : 84 secteurs avec 336 segments de commutation
– Toutes les fonctions sont commandées par microprocesseur
– Stabilisation automatique de la portée
– Neutralisation automatique des perturbations
– Protection automatique contre l'éblouissement
– Surveillance automatique de la batterie
– Mode test pour analyser la zone de détection
– Combinable avec récepteur à encastrer Réf : 585524
– Fonctionnement individuel ou par groupes
– Temporisation de mise hors service : 3 mn (fonctionnement individuel), réglable sur l'actionneur (fonction-

nement par groupes)
– Fréquence d'émission : 868 MHz
– Portée en champ libre d'env. 100 m
– Alimentation électrique : batteries 3 x 1.5 V, type : piles rondes (CEI LR06, AA)
– Durée de vie de la batterie : env. 5 ans, selon la batterie utilisée
– Plage de détection : frontal 16 m, latéral 16 m
– Valeur seuil de luminosité : 0.5 Lux - 300 Lux , mode jour
– Plage de température : -25 °C...55 °C.

4.5 V 50/60 – – 220° 2.5 IP55 97 x 97 x 159 blanc 585520
marron 585521
anthracite 585522
argent 585523

1) Pile non fournie. 2) Type de batterie recommandée : batteries au lithium CEI FR06 (L91 AA 1.5V). 3) Type de batterie alternative :
batteries alcalines manganèse CEI LR06 (AA 1.5V).

585704 Récepteur à encastrer WaveLINE
– Technique de raccordement 3 fils (fil neutre nécessaire)
585524 – Commande des consommateurs électriques par radio
– Fonctions : MARCHE/ARRET permanent, programmateur et enregistrement des scènes lumineuses
max. 100 m – Temporisation de mise hors service : 60 s - 30 mn réglable
– Fonction de répétiteur activable pour l'augmentation de la portée
– Également pilotable à partir de boutons-poussoirs conventionnels
– Montage universel
– Montage dans boîtes (profondes) d'encastrement selon DIN 4973-1
– Pilotable via 48 adresses d'émetteur
– Fréquence d'émission / de réception : 868 MHz
– Portée en champ libre d'env. 100 m
– Eléments de commande : potentiomètres de réglage
– Eléments d'affichage : affichage d'état de la sortie via LED
– Entrées : 1
– Tension d'interrogation : 230 V~, Impulsion de déclenchement, conducteur L
– Sorties : 1 x contacts NO
– Plage de température : -25 °C...55 °C.

– 230 V~, 50/60 – – 30 IP20 47 x 48 x 30 – 585524
+10/-10 %
charge 230 V~ 10 2300 W
ohmique
capacitive 230 V~ 10 2300 VA
inductive 230 V~ 10, 2300 VA
cos φ 0.6
